江森自控-上位机软件ADS操作教程

第一部分   系统操作说明
1，进入系统;

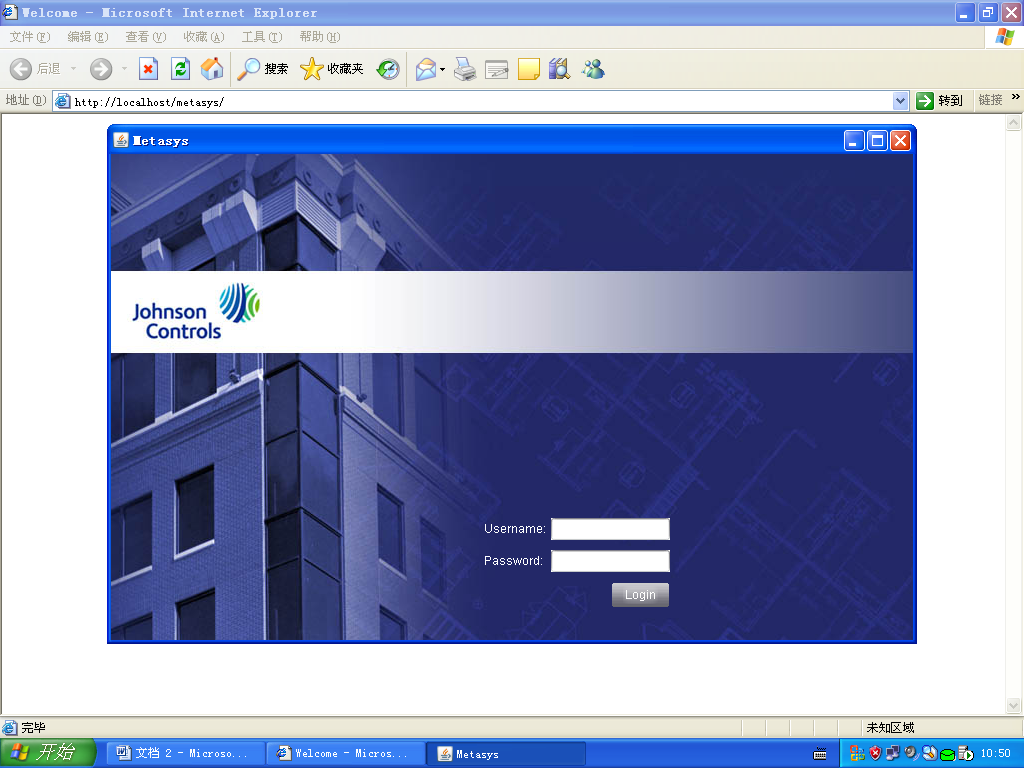

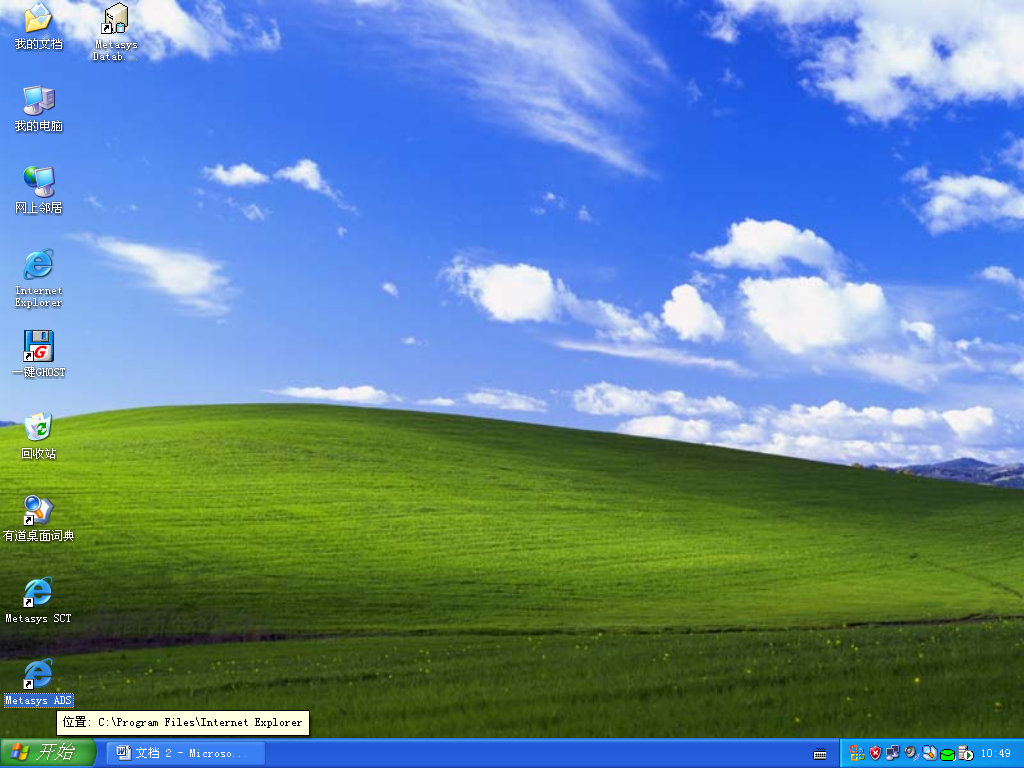

双击桌面的Metasys  Ads ,如下图：


在usename（用户名）和password(密码)图框中分别输入用户名和密码；

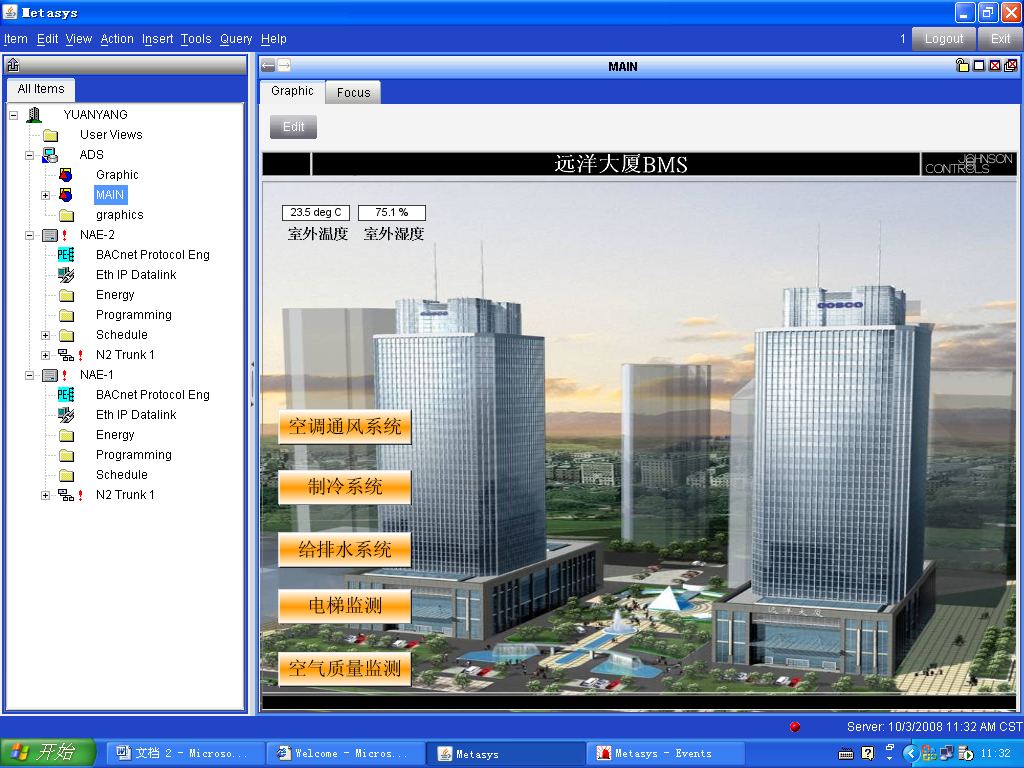

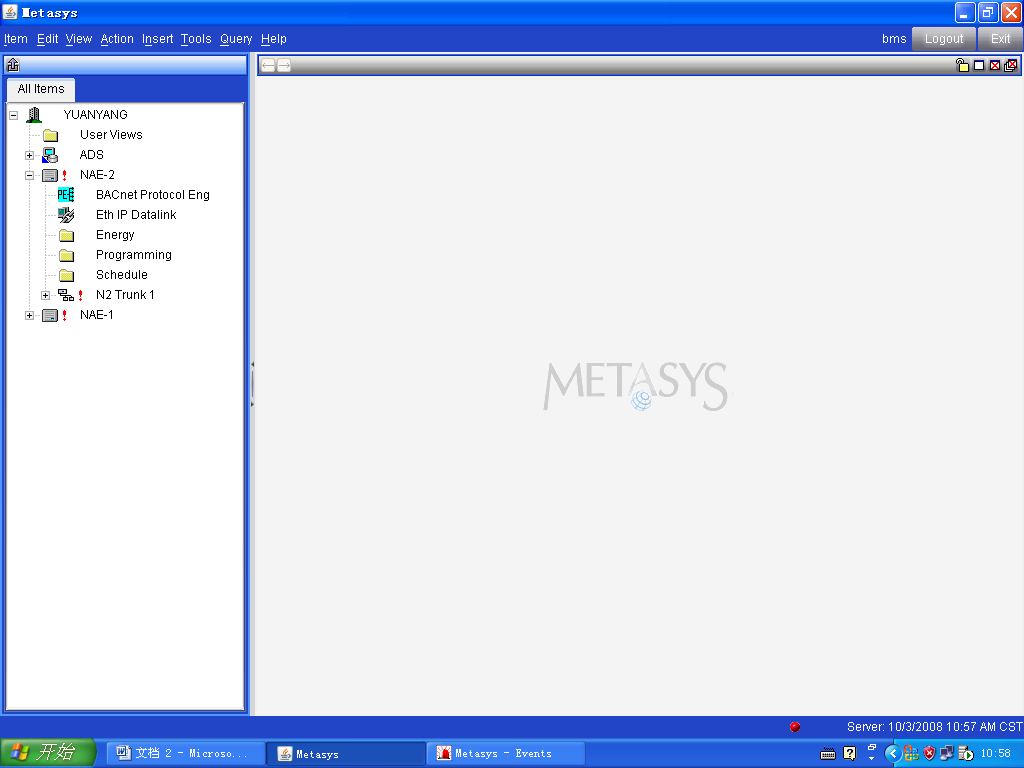

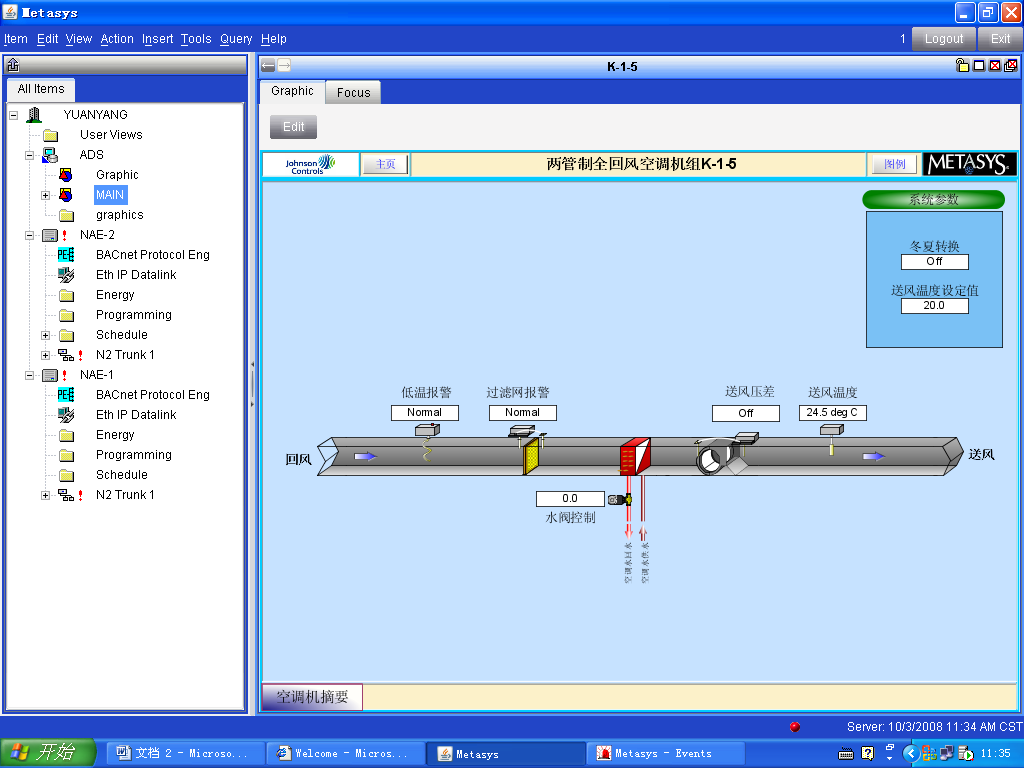

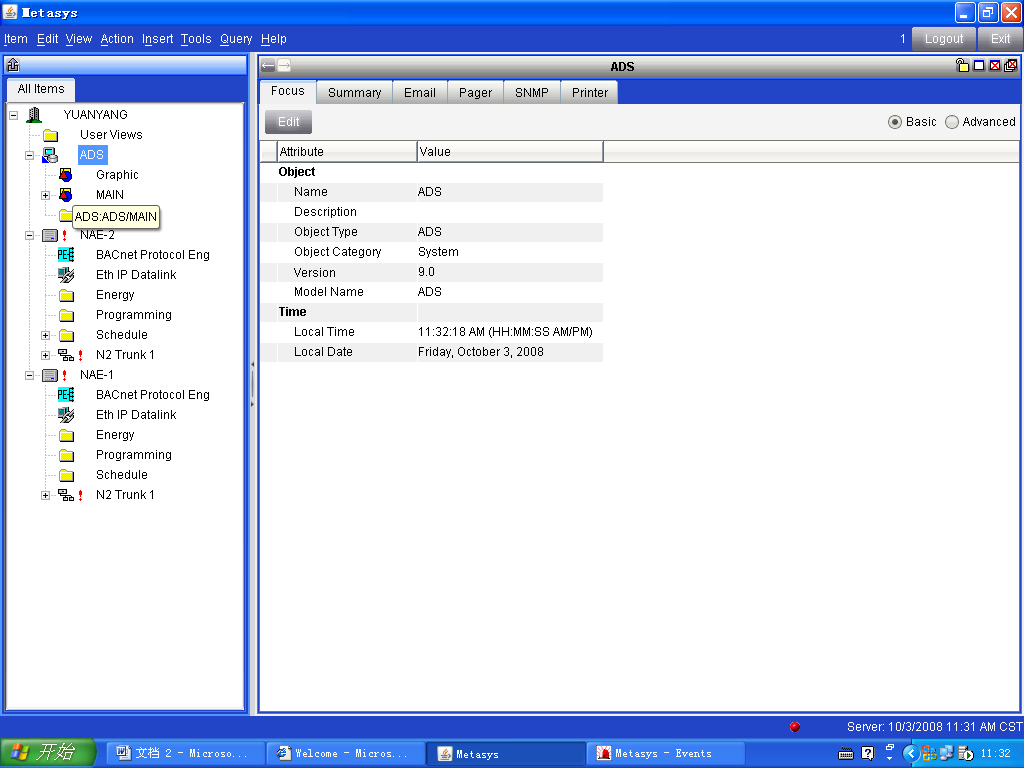

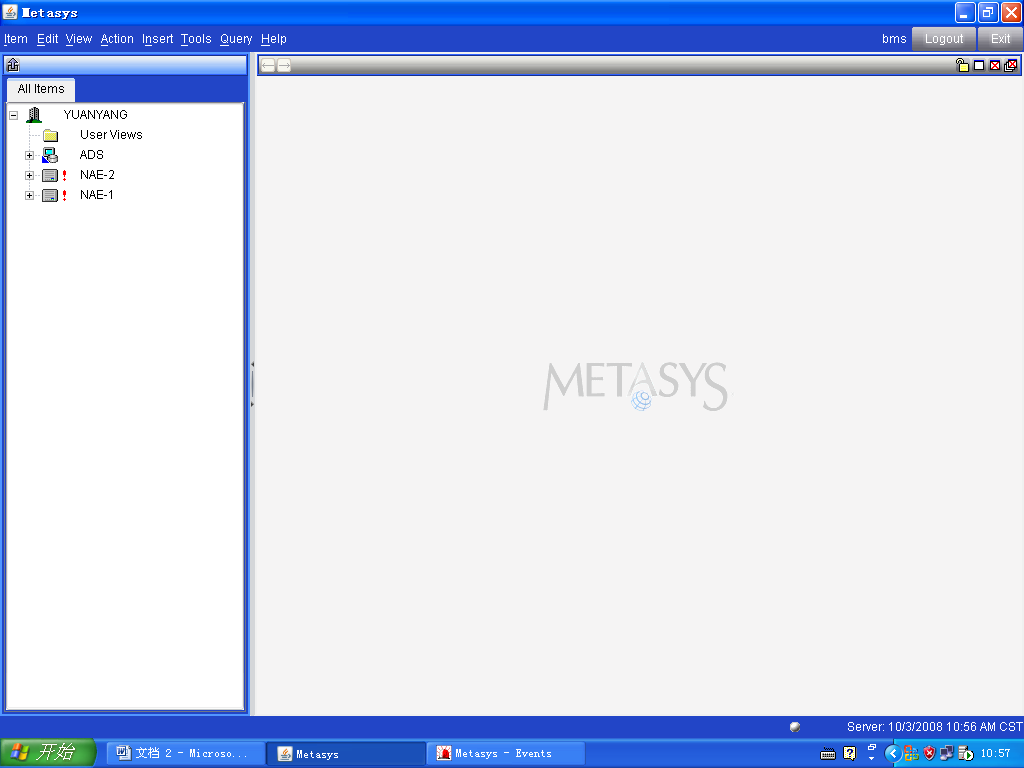

系统自动弹出主监控页面，点击all items；

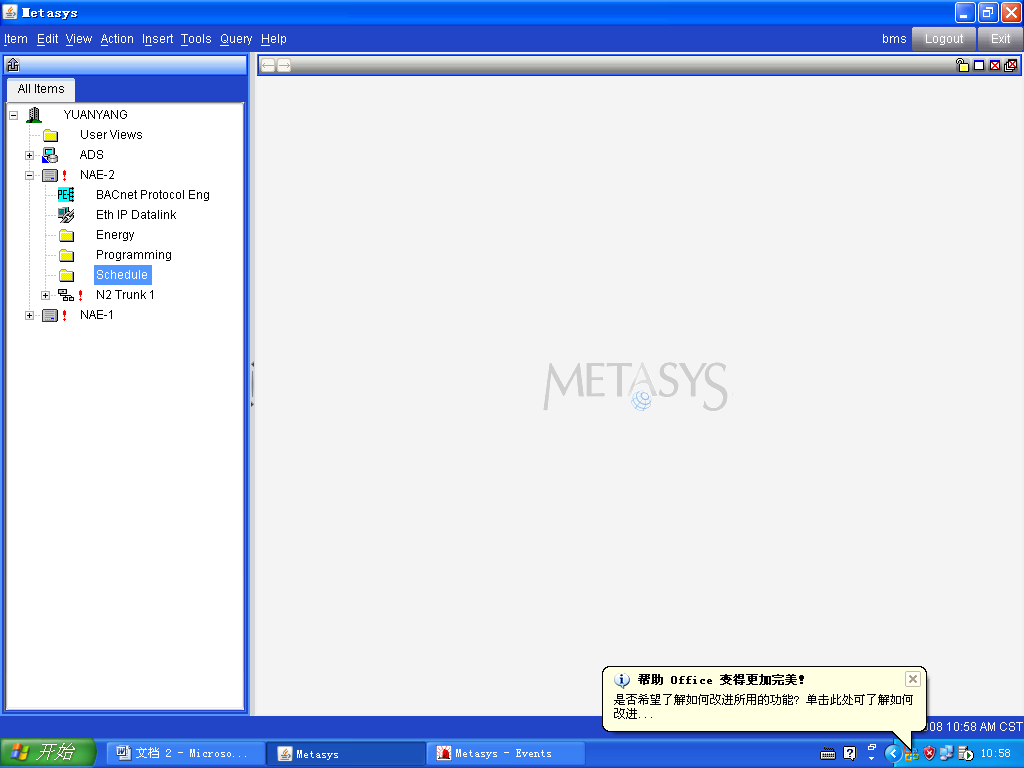

NAE-1~2为响应NAE管理设备的具体点位及相关信息；左键点击NAE前+号可以看见其下相关管理内容；

2，其中progamming 为系统联动程序，供编程只用，平时不用操作；

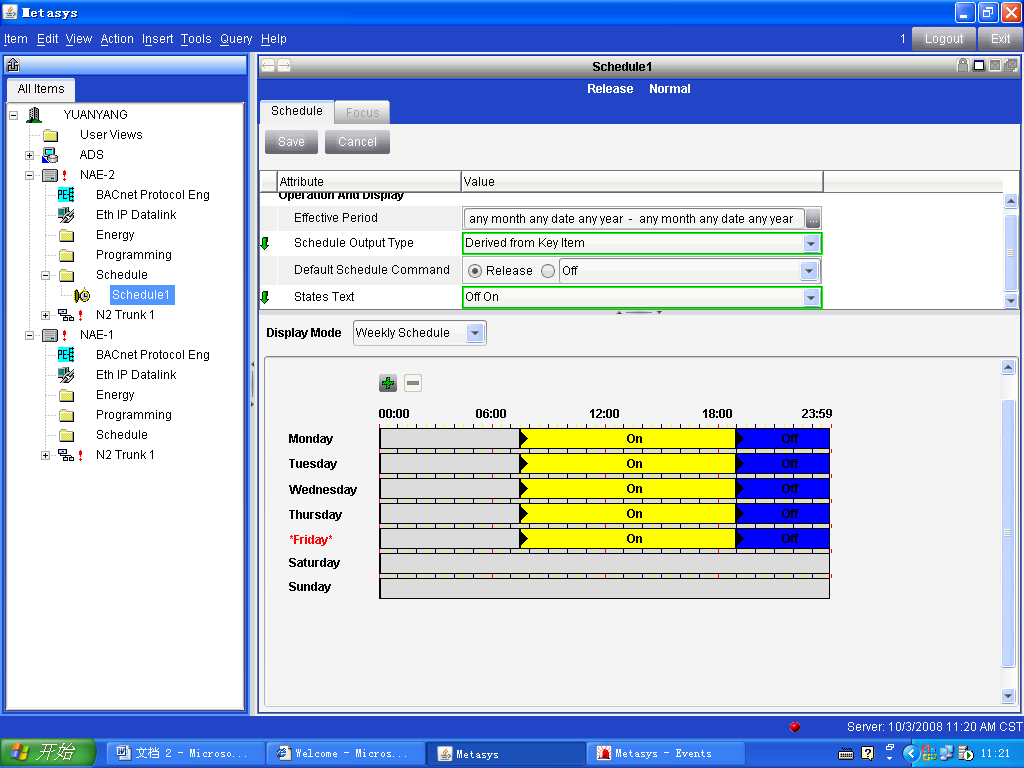

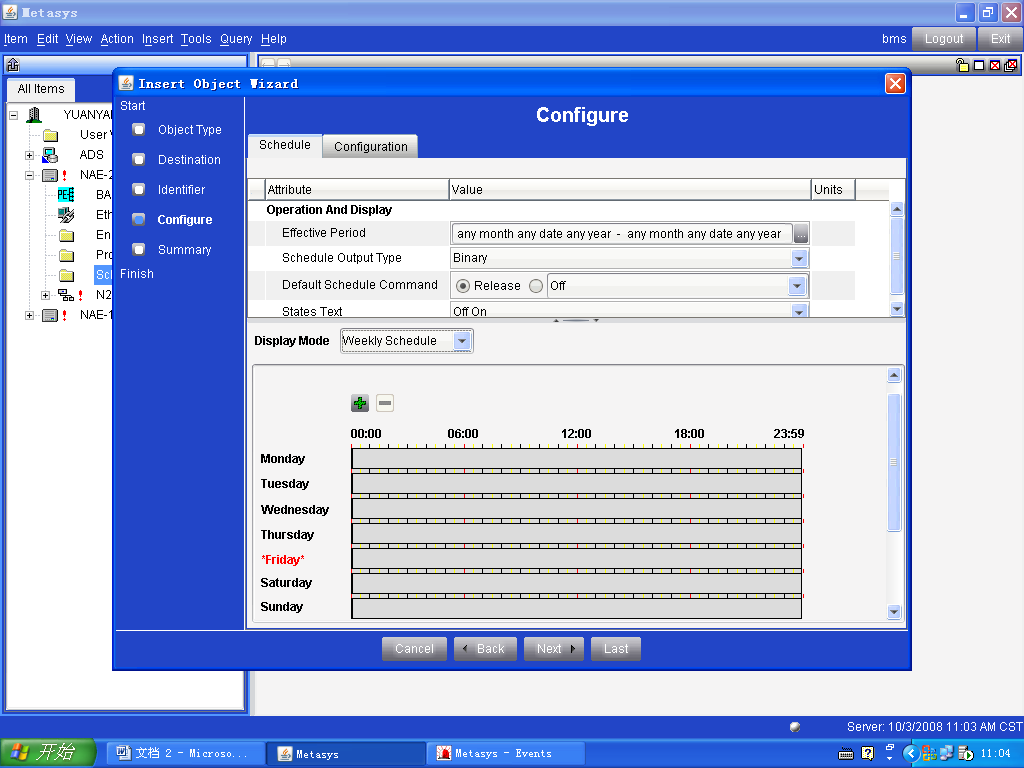

3，Schedule为该NAE管理设备启停时间表清单，双击其中单个时间表可以对时间表进行修改，包括该时间表的每天启停时间，该时间表对应的设备；

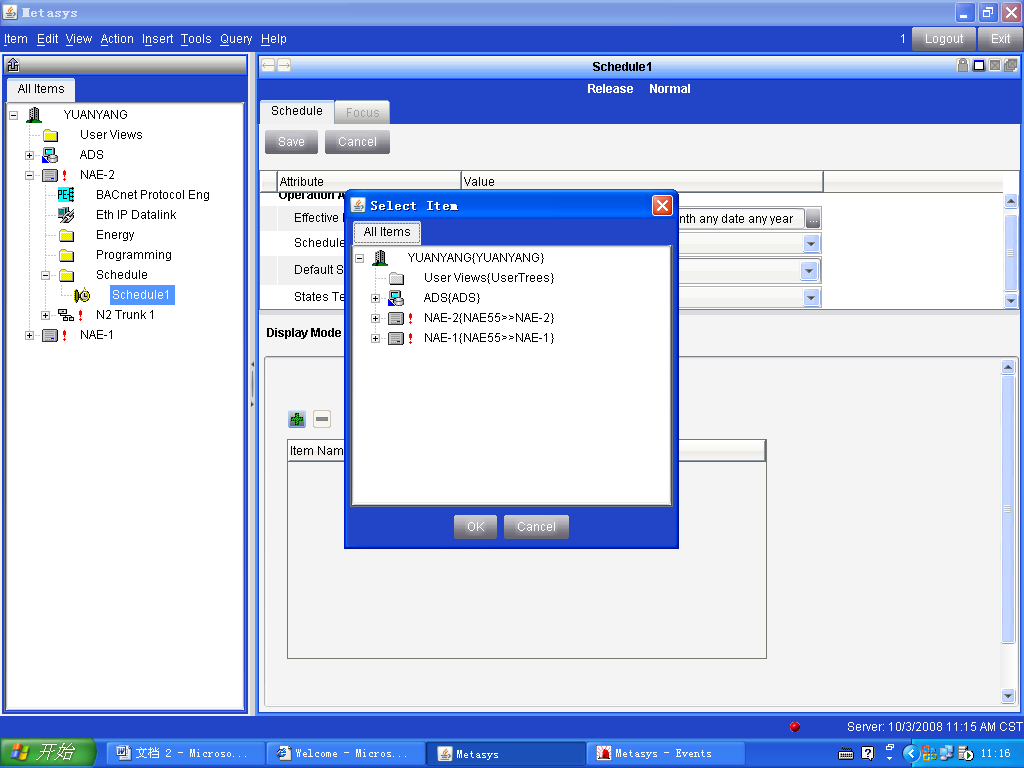

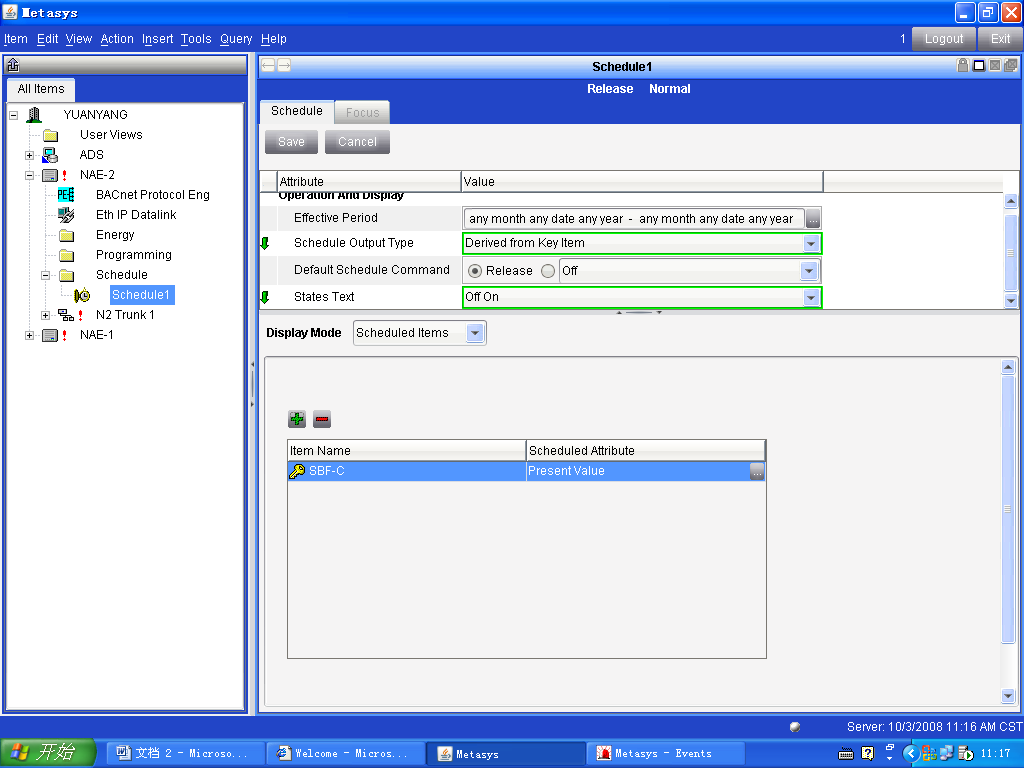

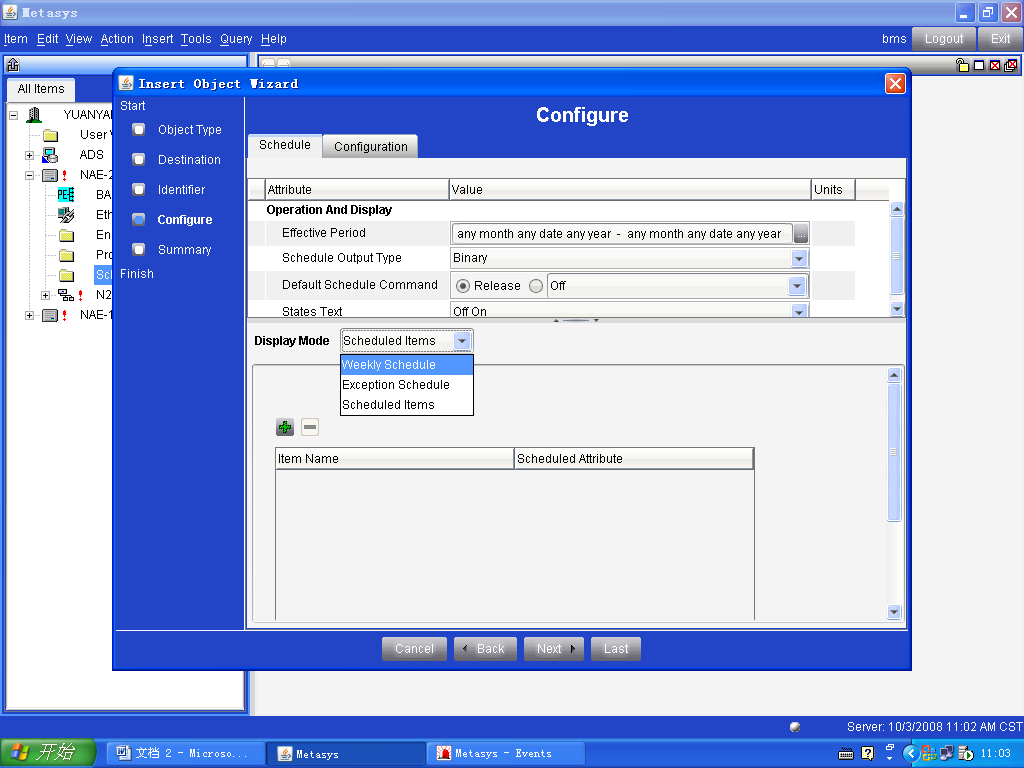

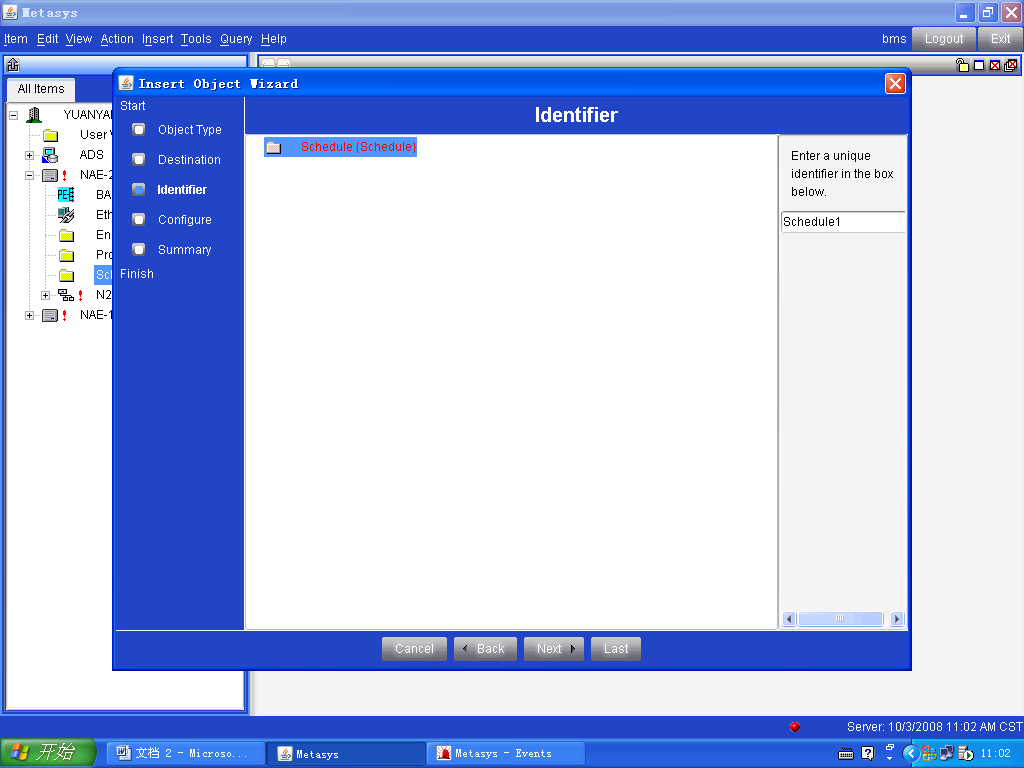

左键点击scheduled items,再点击ADD可以给该时间表增加管理设备；





修改完毕，按save按钮，存储修改内容；
然后设定该时间表的工作阶段，即从什么时候开始执行到什么时间结束；

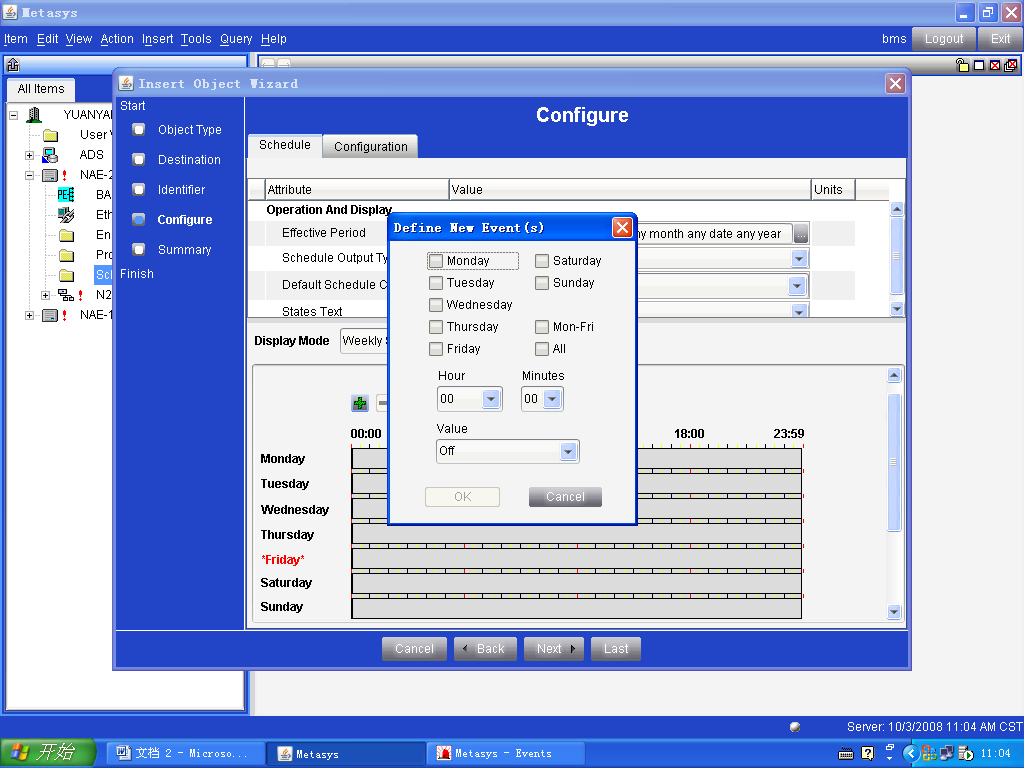

Value里选ON时可设定设备启动时间，选OFF时可设定设备停止时间。

把运行时间一致的设备控制点加入时间表。（如下图）

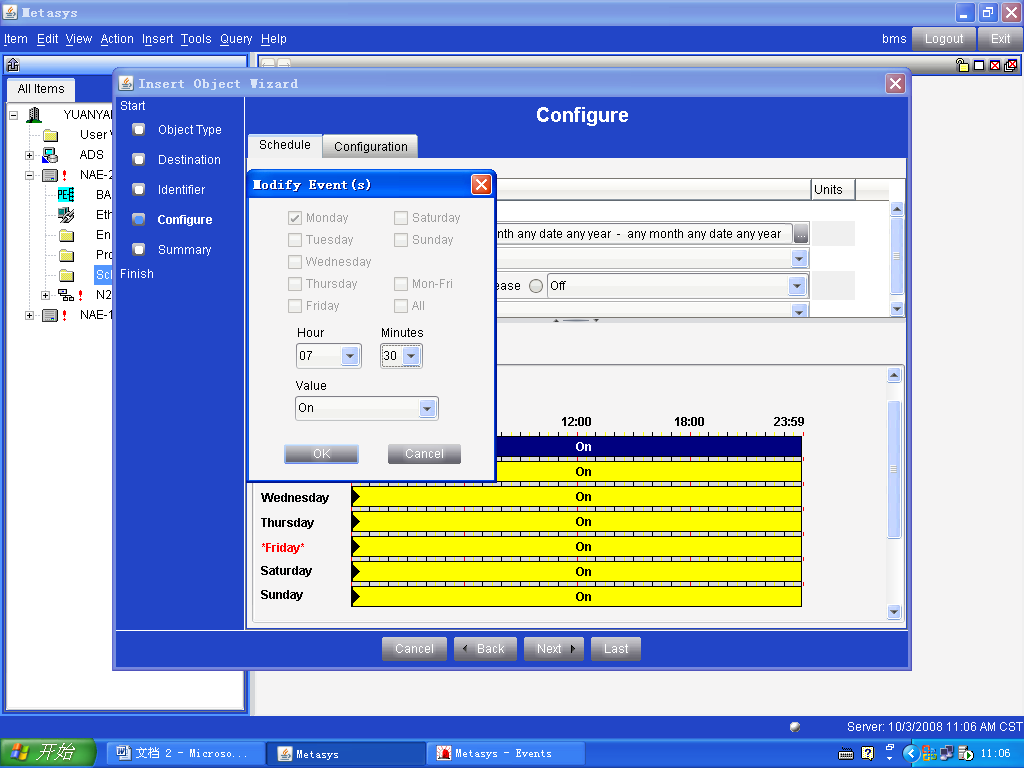

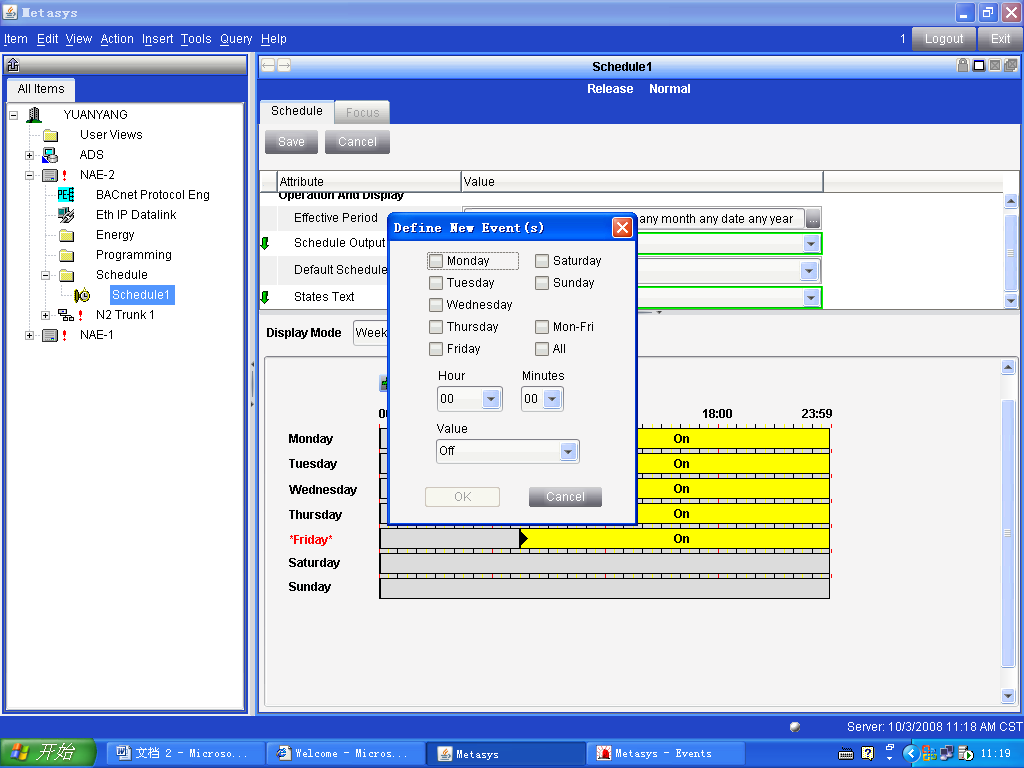

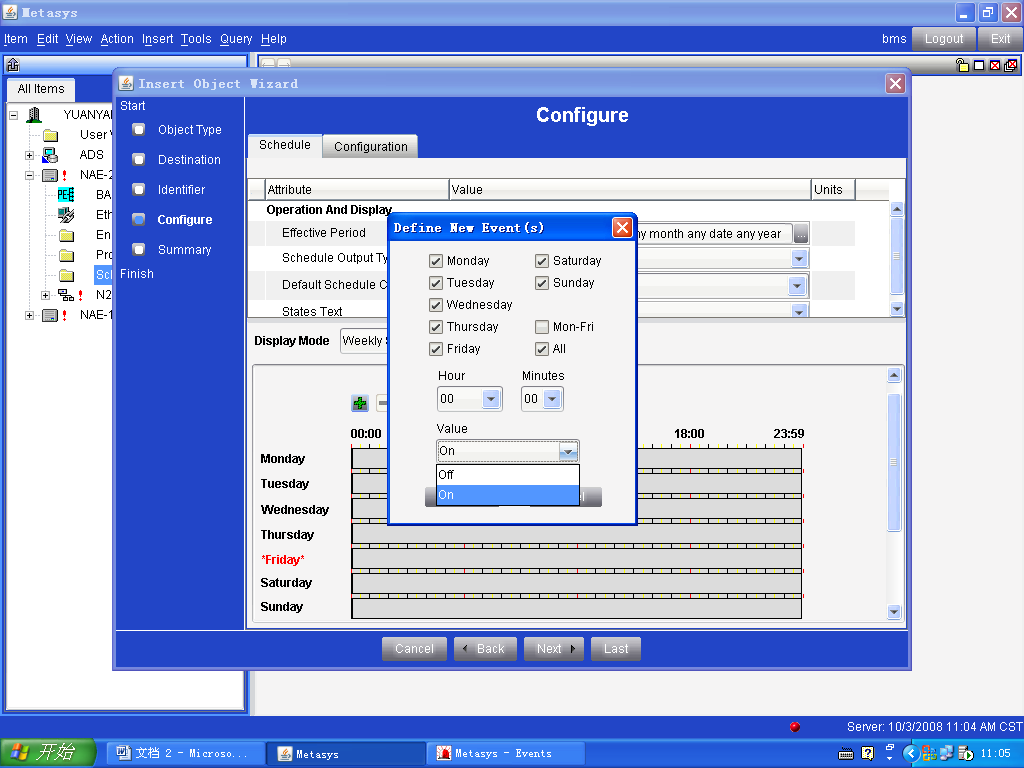

可选定一星期内其中的一天，选Mon-Fri时表示从星期一到星期五，选All表示整个星期。

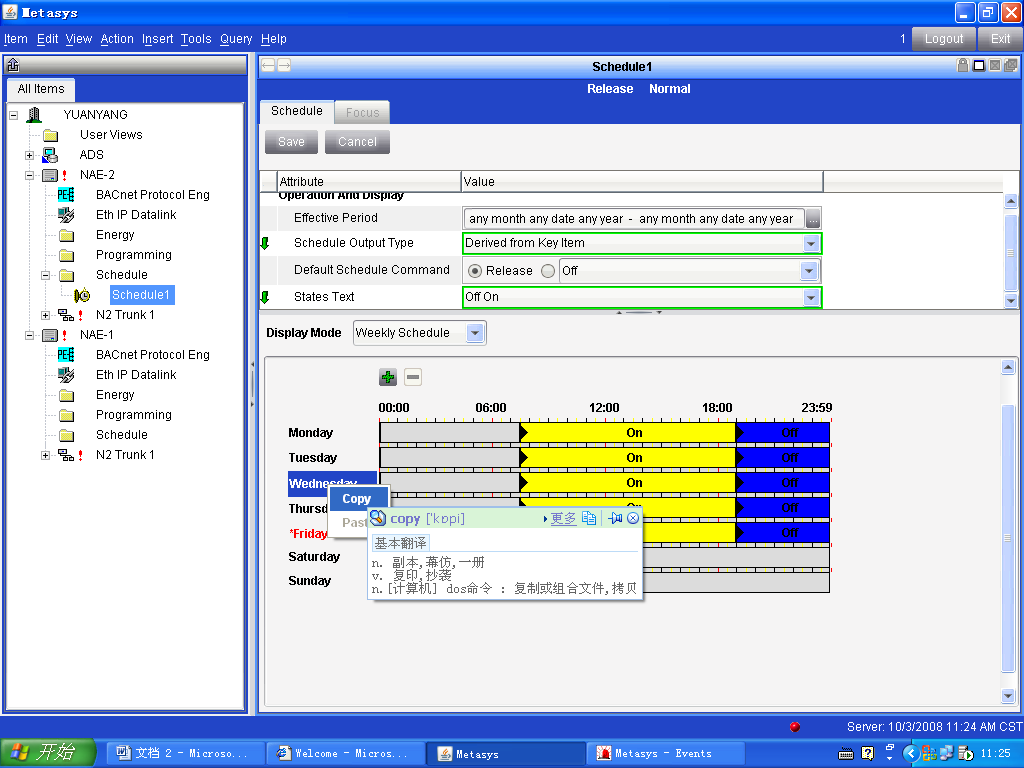

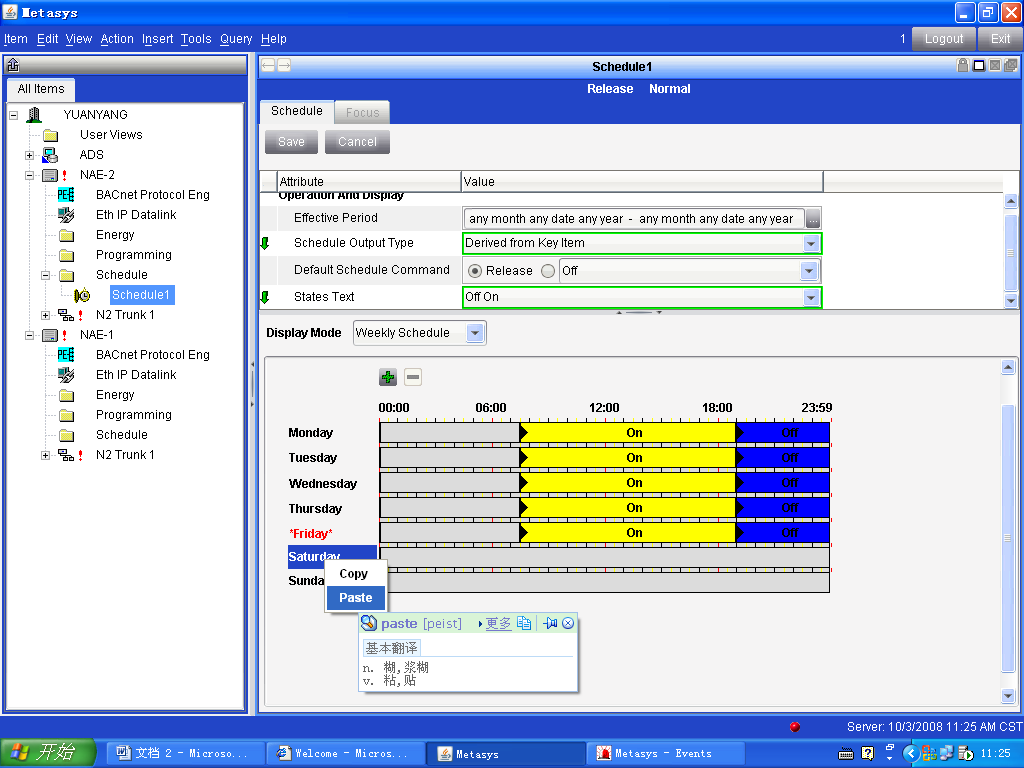

点中刻度栏按右键，在下拉中，OFF表示这个时间段为设备停止，ON表示这个时间段设备启动；修改完毕，按save,存储时间表的修改。

可把已设定好的时间表拷贝到空闲时间栏。改变启动或停止的时间，可通过拖动时间栏中的箭头实现。

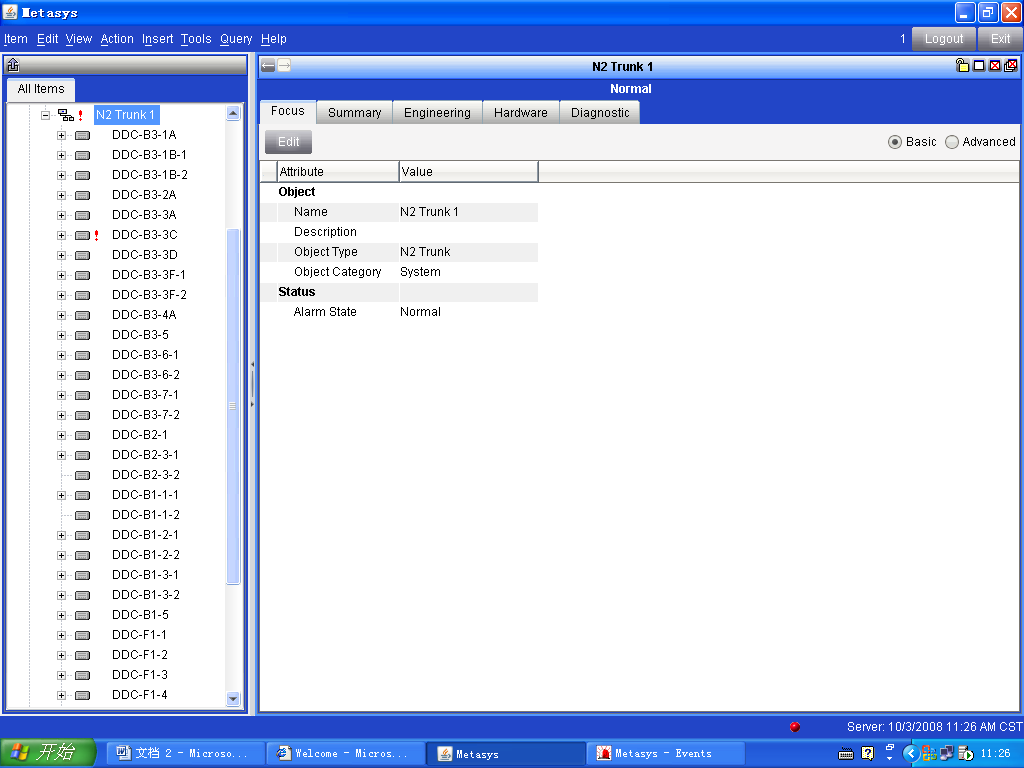

4. 左键点击N2 trunks1前面的+号，弹出该NAE所管理的DDC列表；

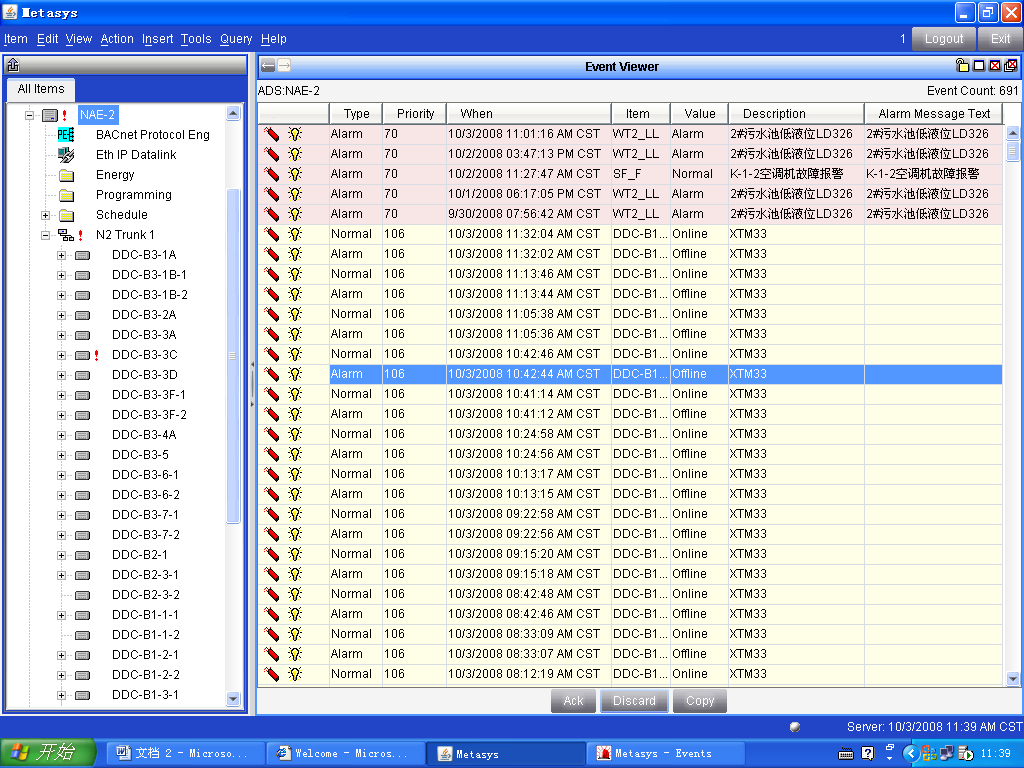

注意：如果某DDC前面有红色感叹号，表示该DDC监控点中有报警；如果某DDC前面有有红色叉，代表该DDC离线；

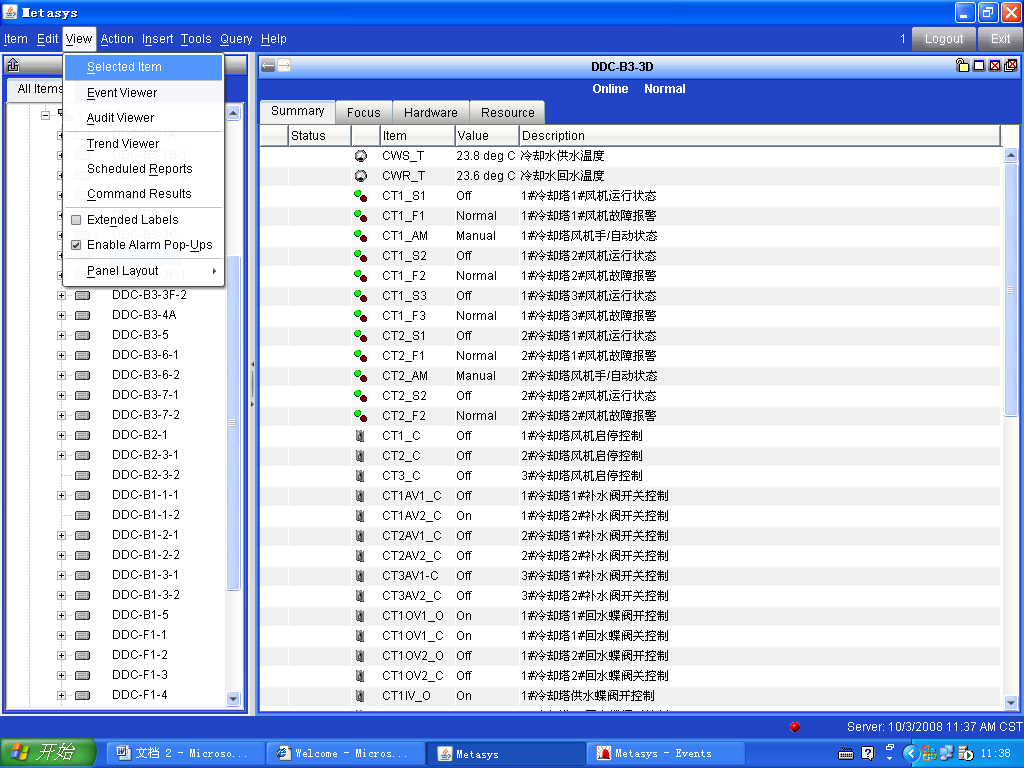

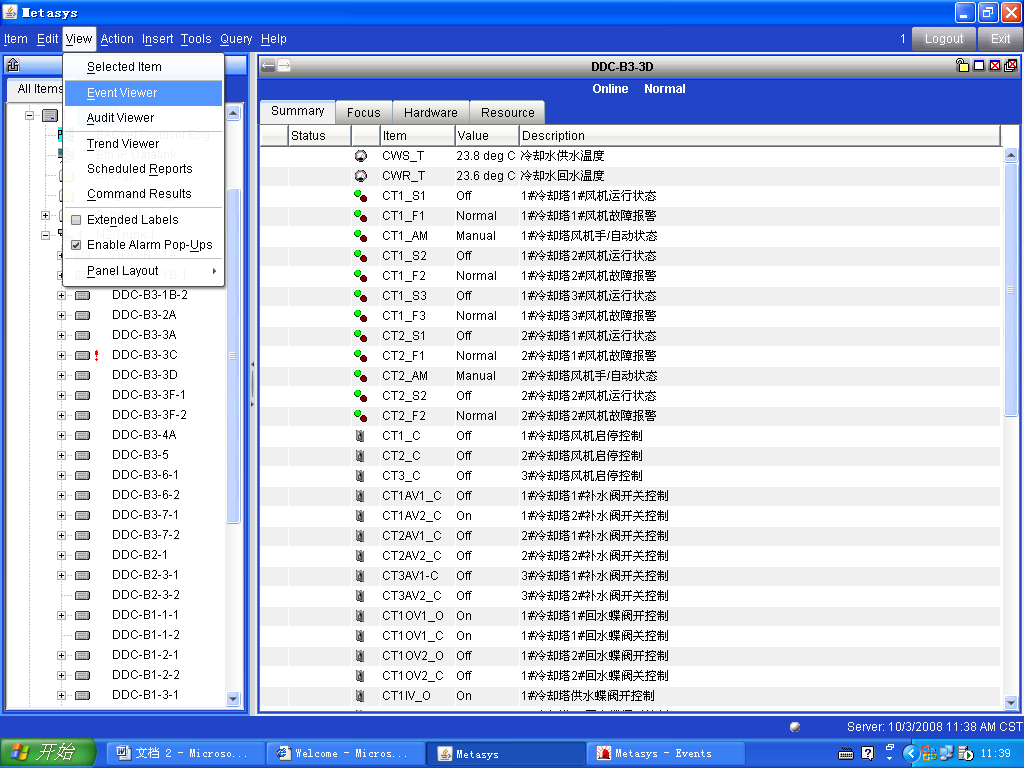

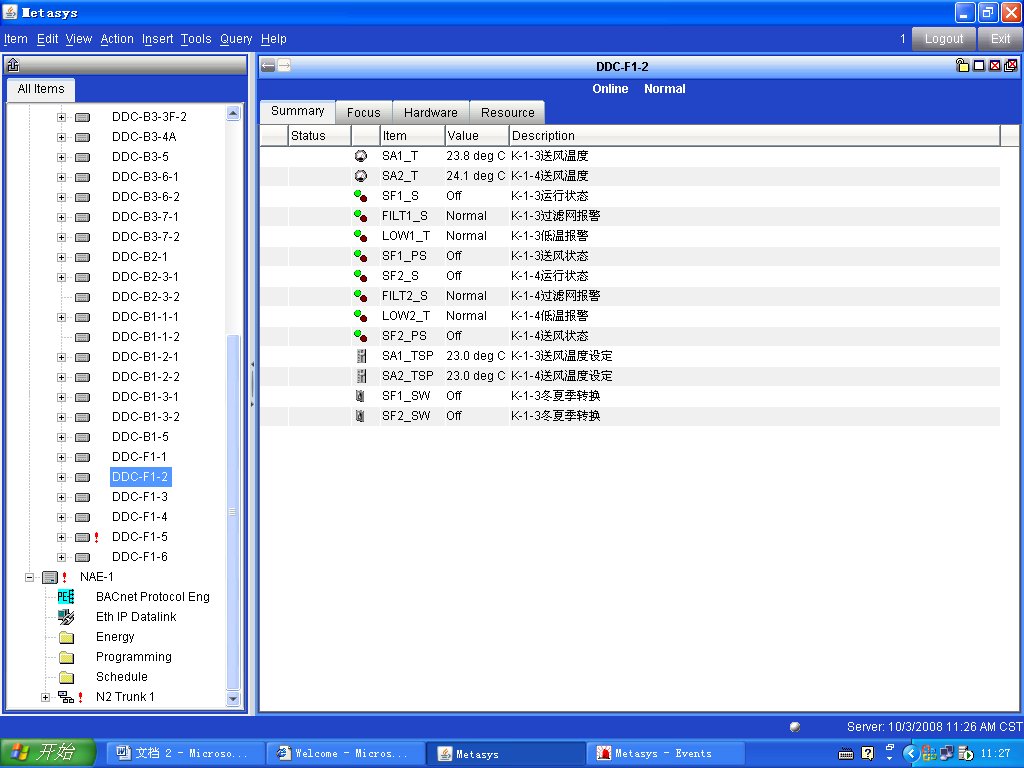

双击任意DDC，可以在右边框口显示该DDC所监控的点的具体内容；
手/自动状态：  Manual 代表手动，Auot 代表自动；
运行状态：    OFF 代表停止，LOW 代表运行；
故障报警：    Normar 代表正常，Alarm 代表报警；
冬/夏季转换： OFF 代表夏季，No 代表冬季；
启停控制：    OFF 代表停止，No 代表启动； Command可以对该点进行操作（如果是可以操作点），该操作仅限于输出点和设定点；改动值后按send可以发出操作命令；

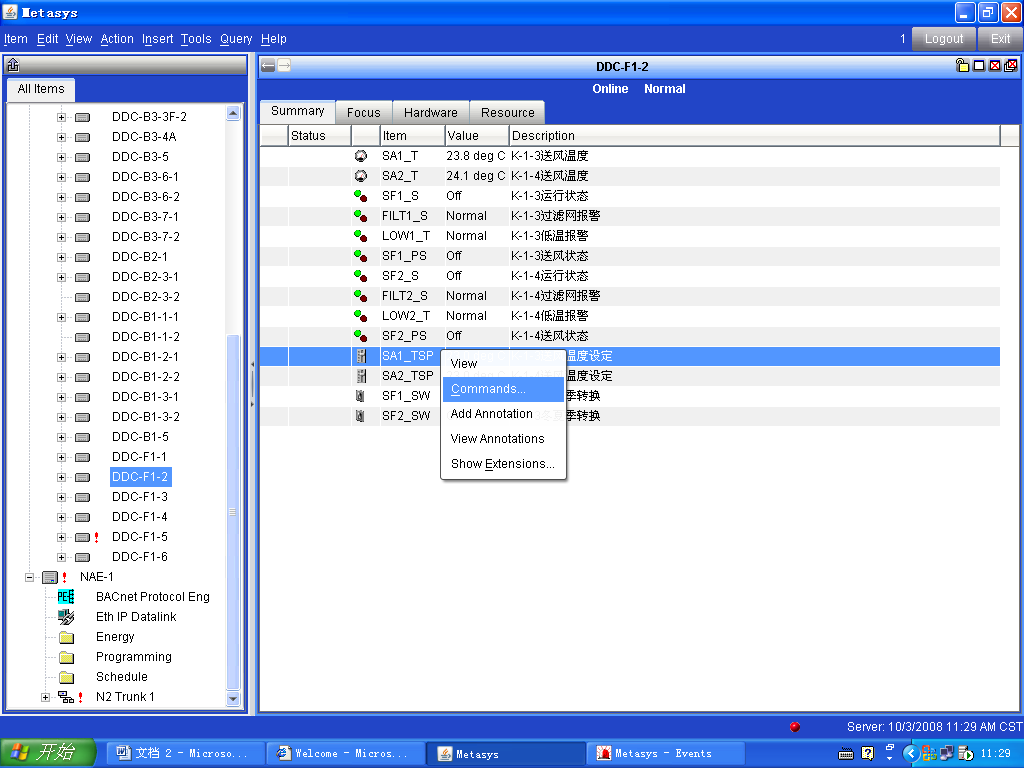

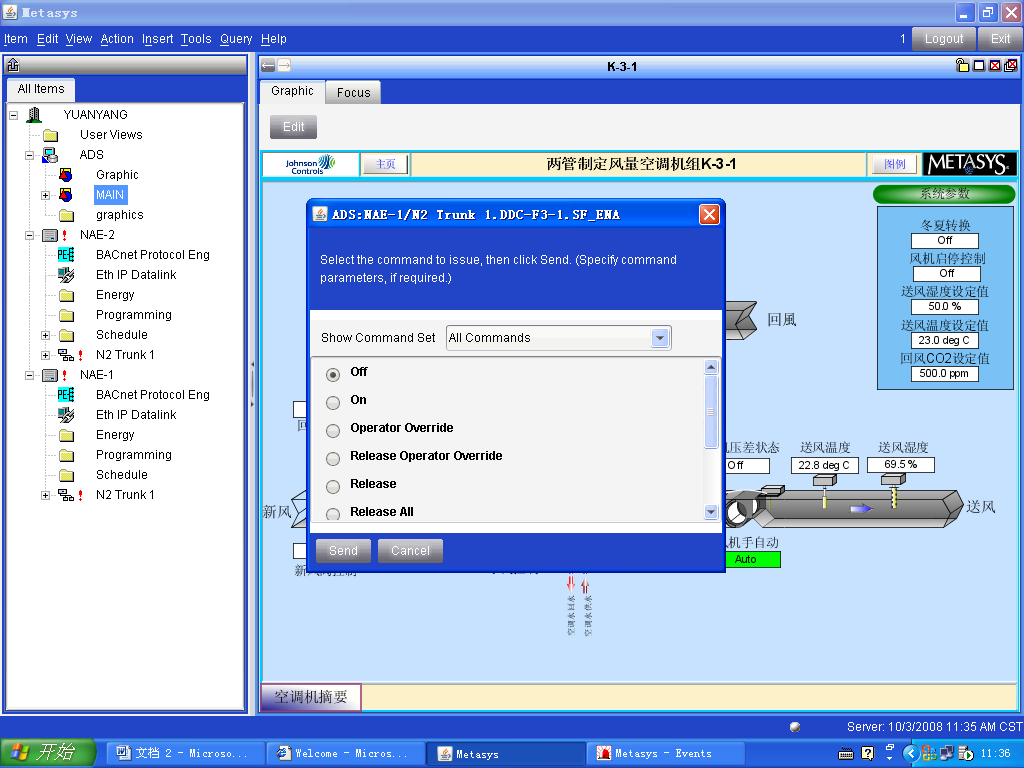

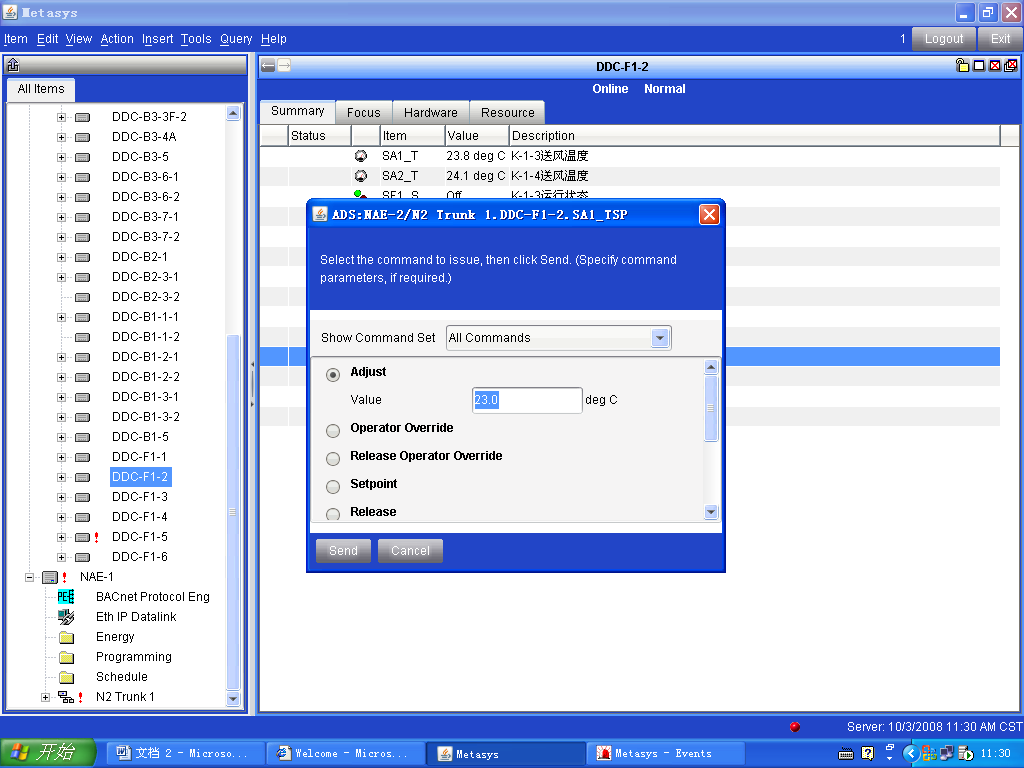

右键点击温度设定点选Commands,在Value可输入设定温度值。当右键点击设备控制点，选择NO或OFF，可实现设备的启停控制。

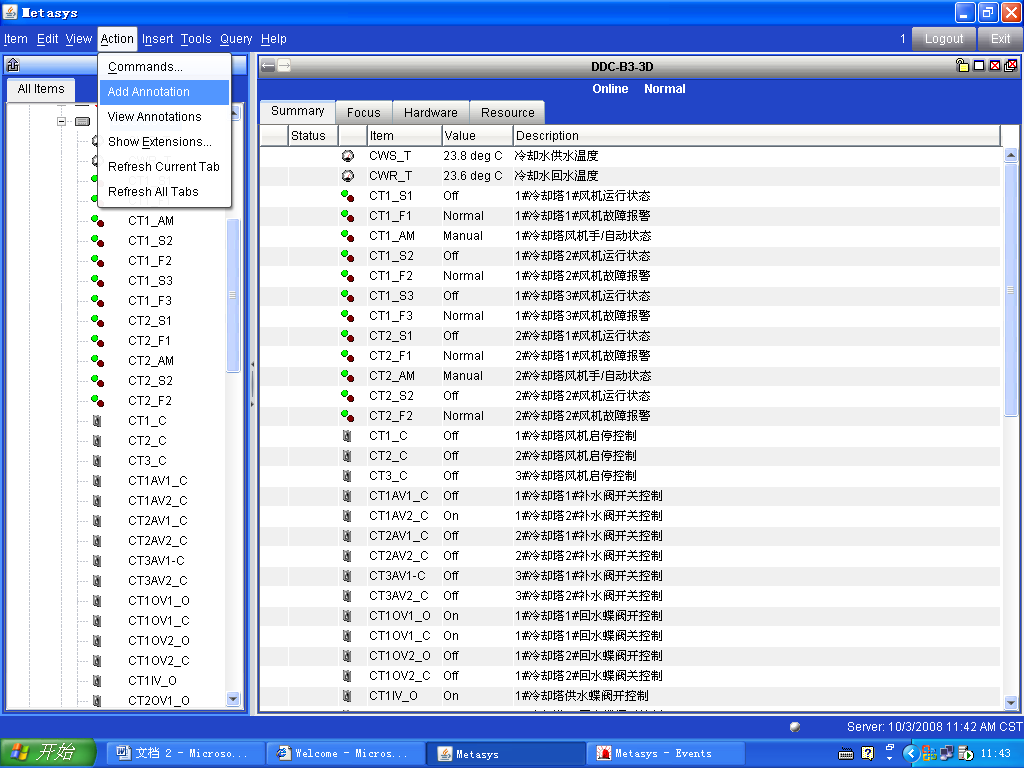

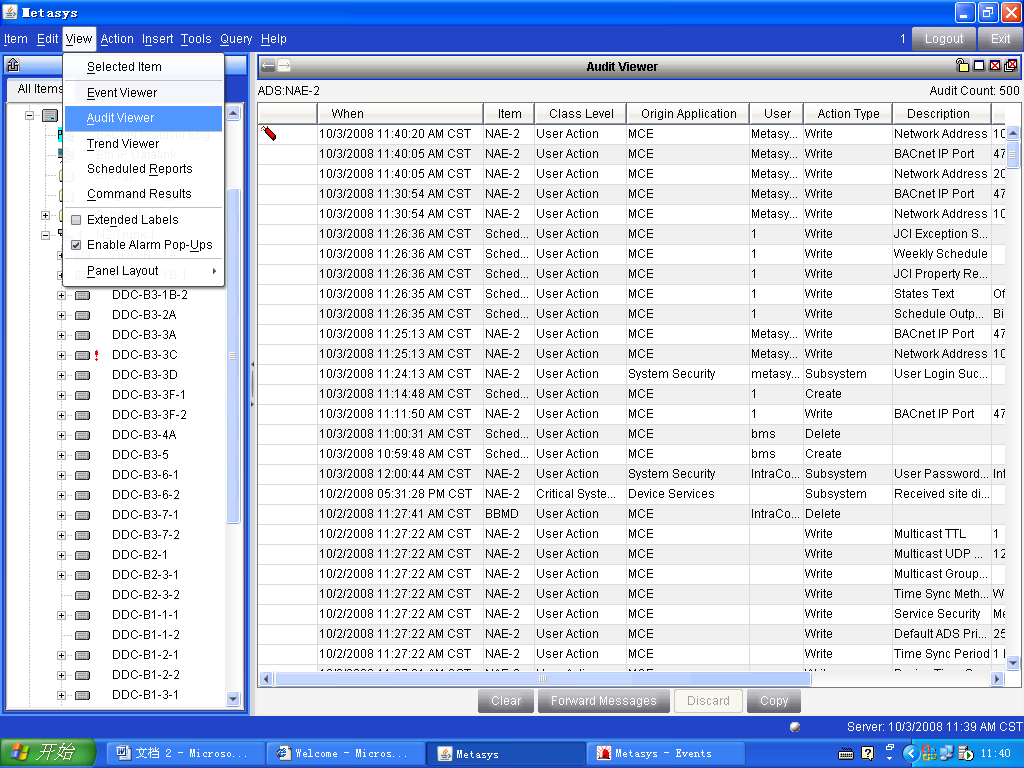

action:操作；

1. 21. command:对某点进行操作；
   21. show extentions:显示其他信息；
   21. refresh current table:刷新当前显示；
   21. refresh all table:刷新所有显示内容；

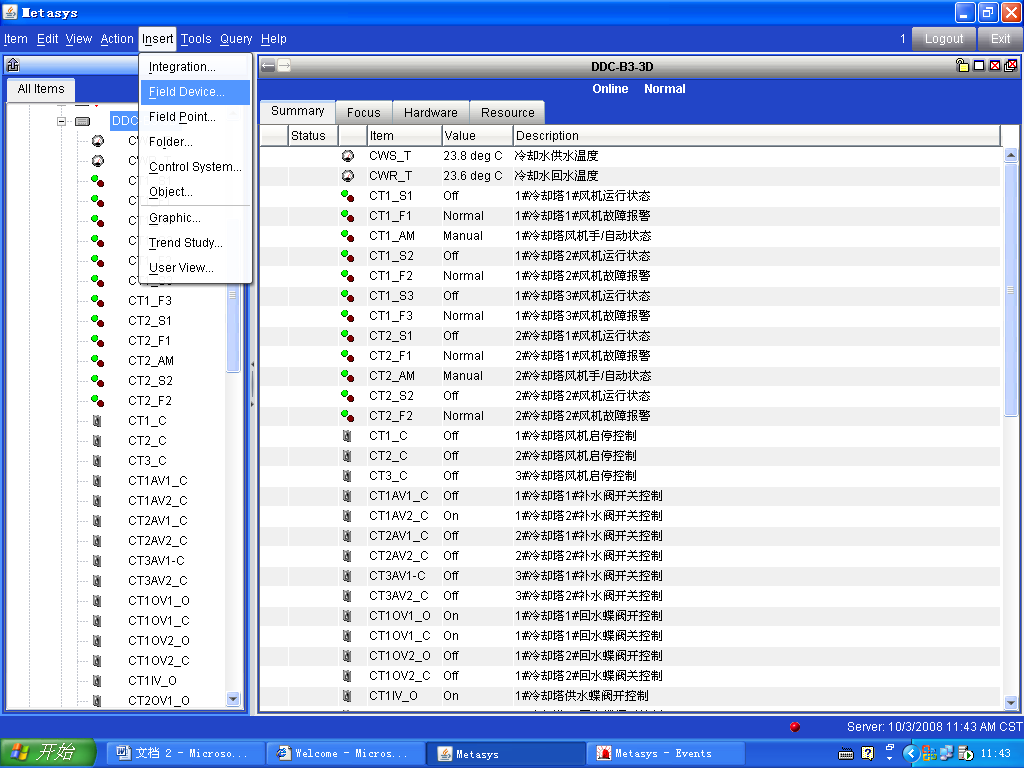

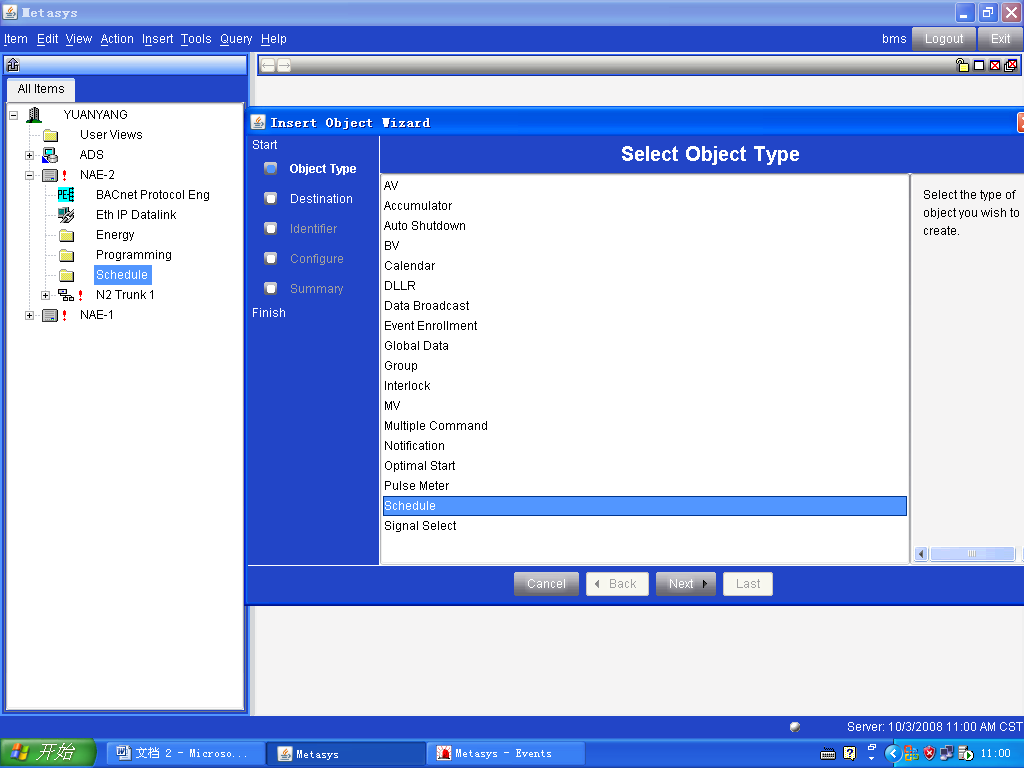

• insert:插入；（编写数据库时用，平时不用）

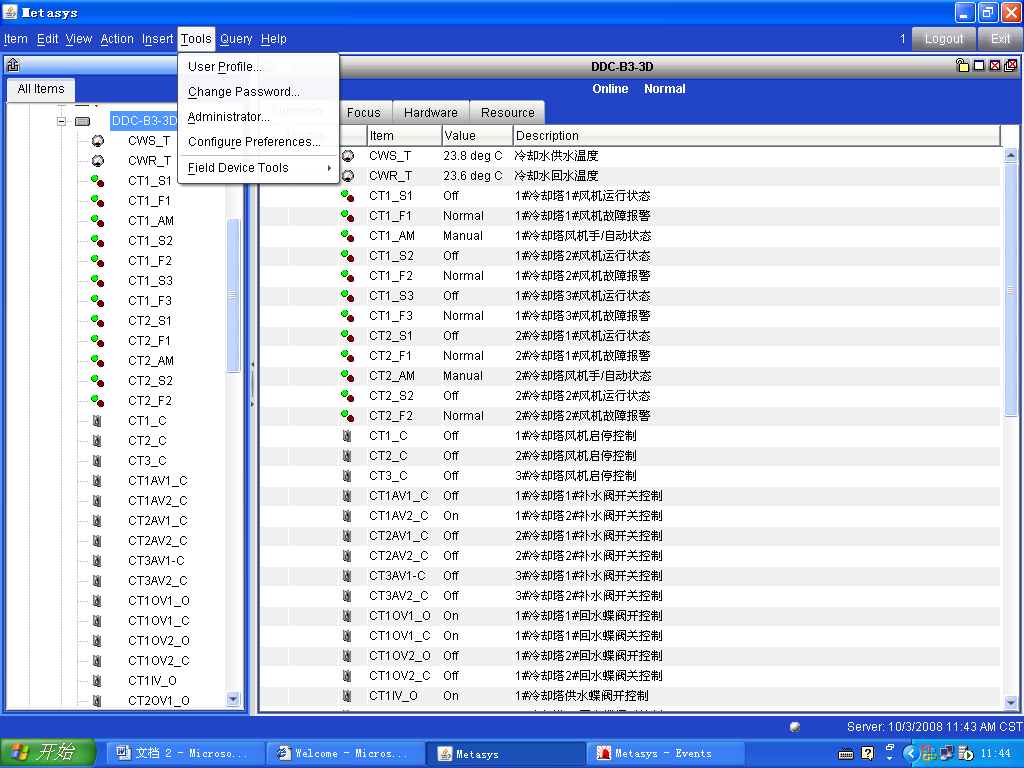

• tools:工具；

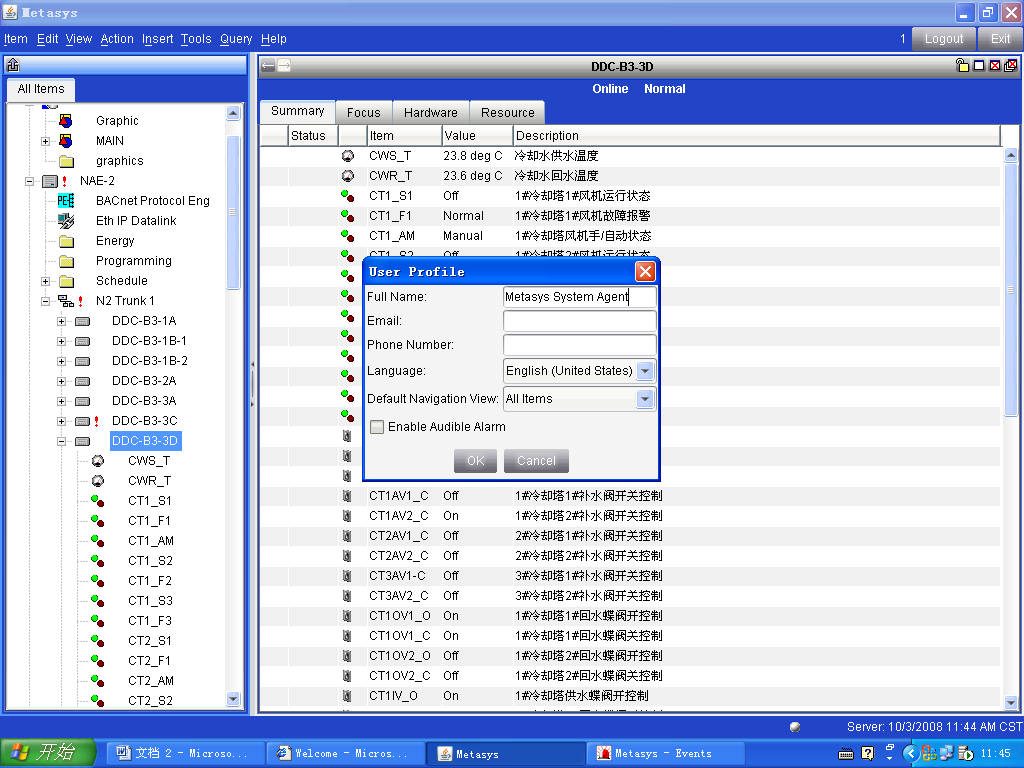

  21. user profile:用户信息；注意将enable audible alam前打钩报警可以发声；

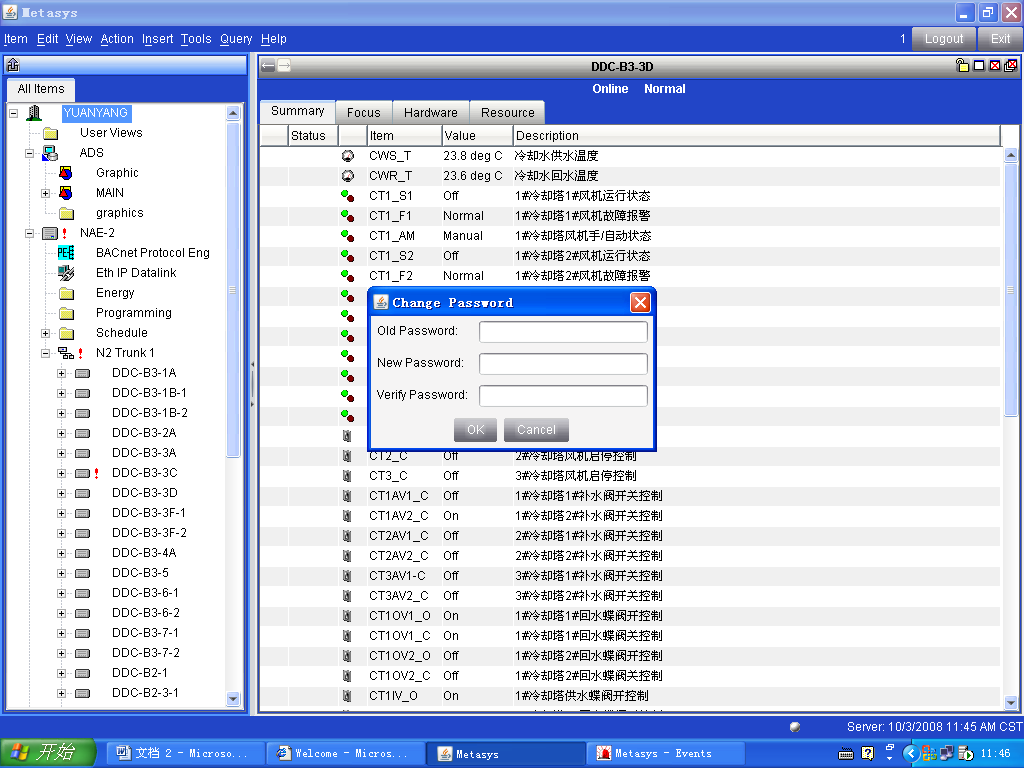

1. 21. Change  passwo用户密码；rd:更改

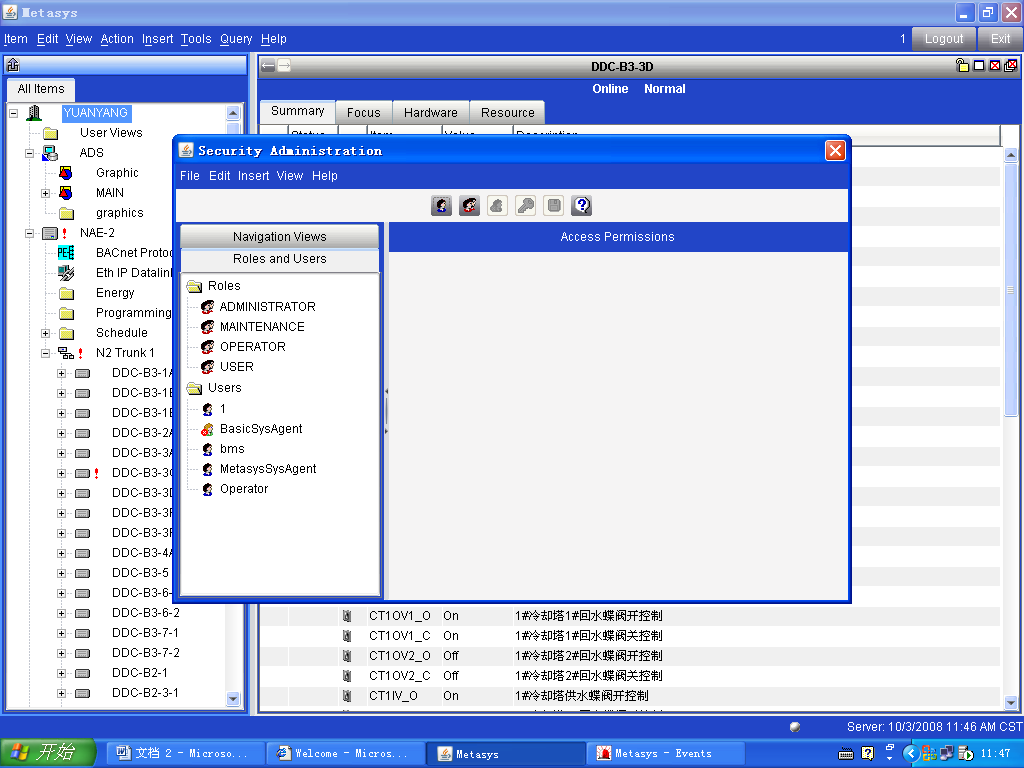

1. 21. Administrator:管理用户，通过词窗口可以增加/删除/更改用户和密码及设定该用户的管理范围；

1. 21. Field device tools:编程工具，一般不用；

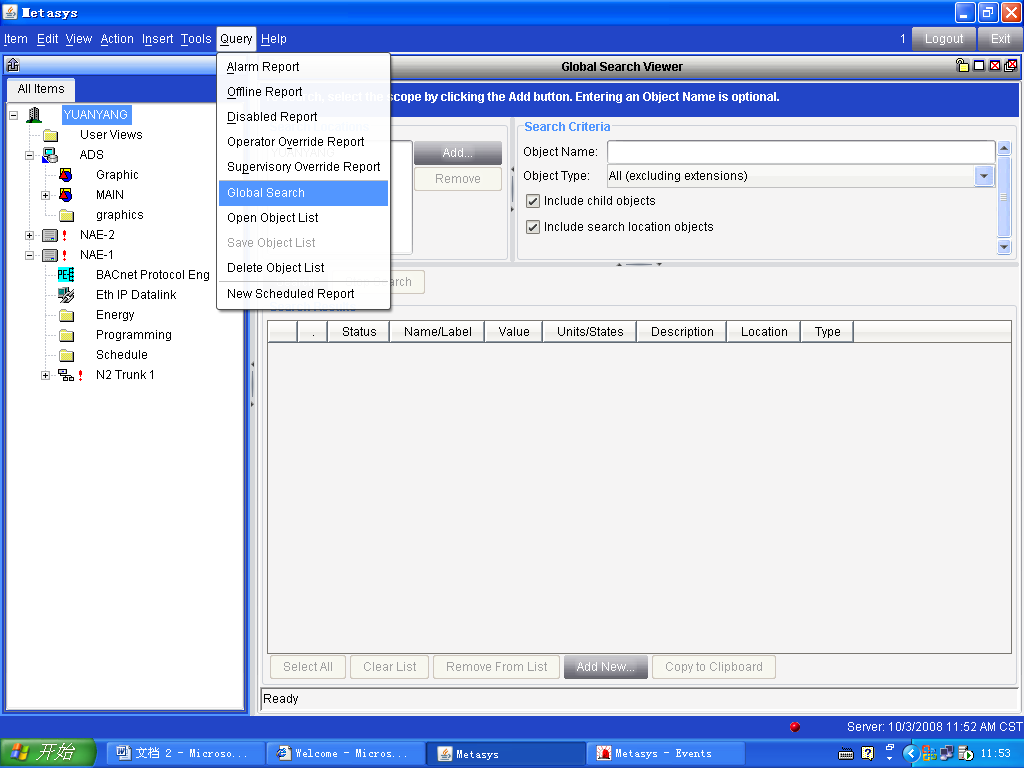

• query:查询

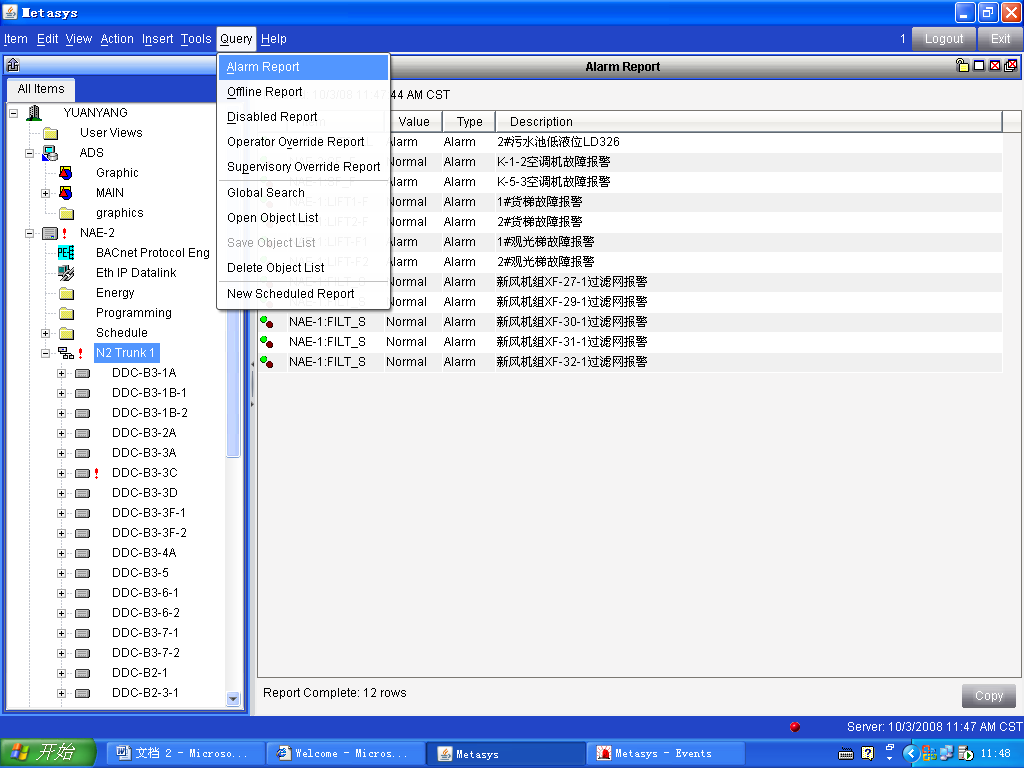

  21. alarm report:按NAE分别查询当时报警汇总；

1. 21. disable report:按NAE分别查询当被停用的设备或点（不常用）；

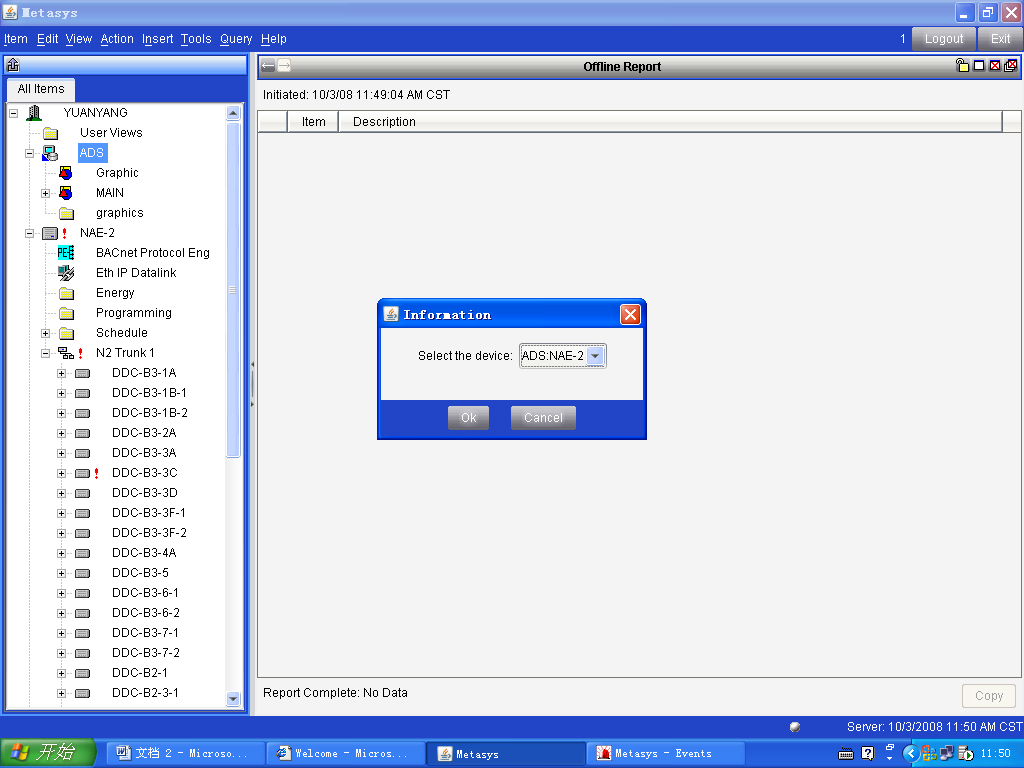

1. 21. offline report:按NAE分别查询当时DDC离线汇总；

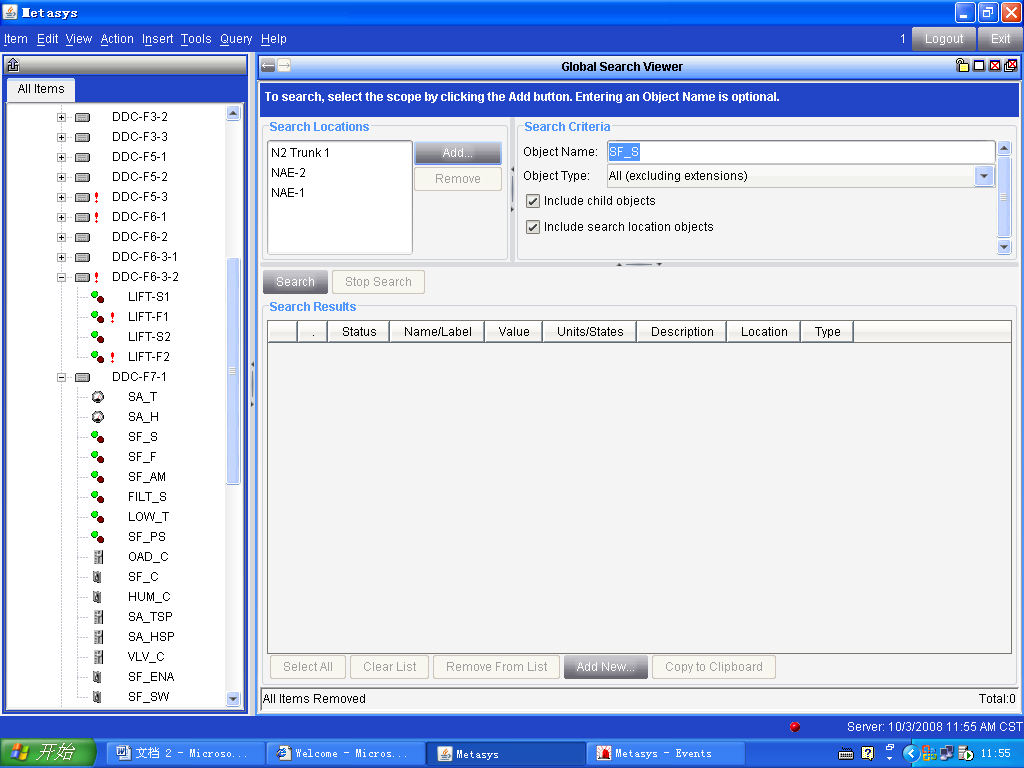

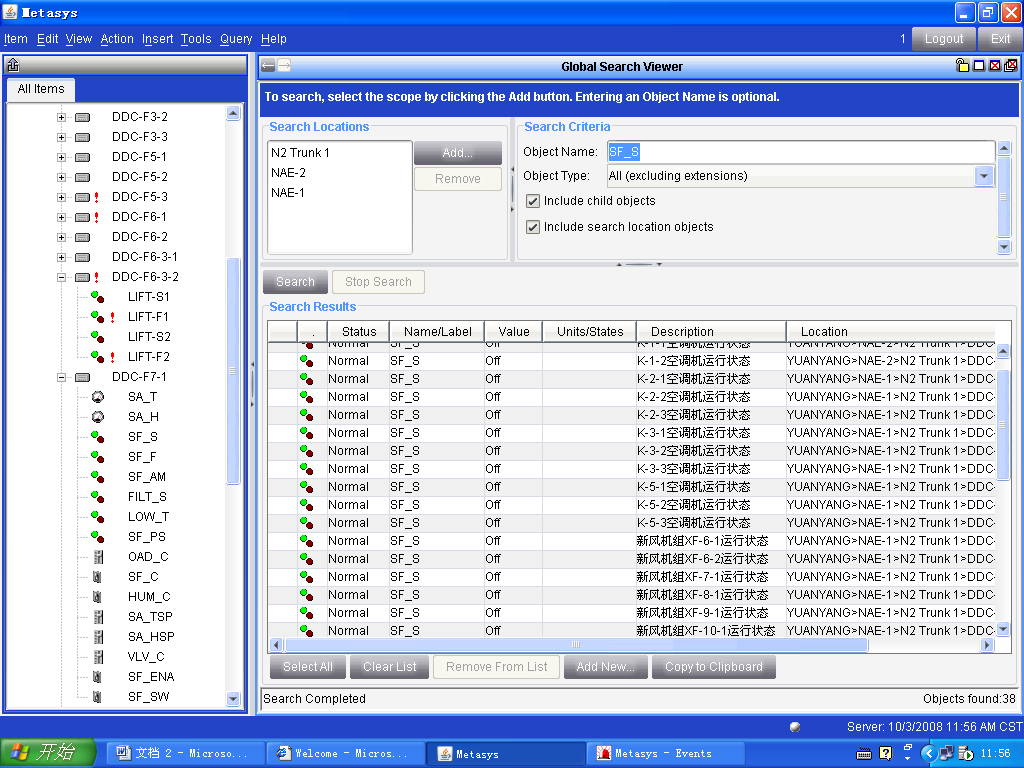

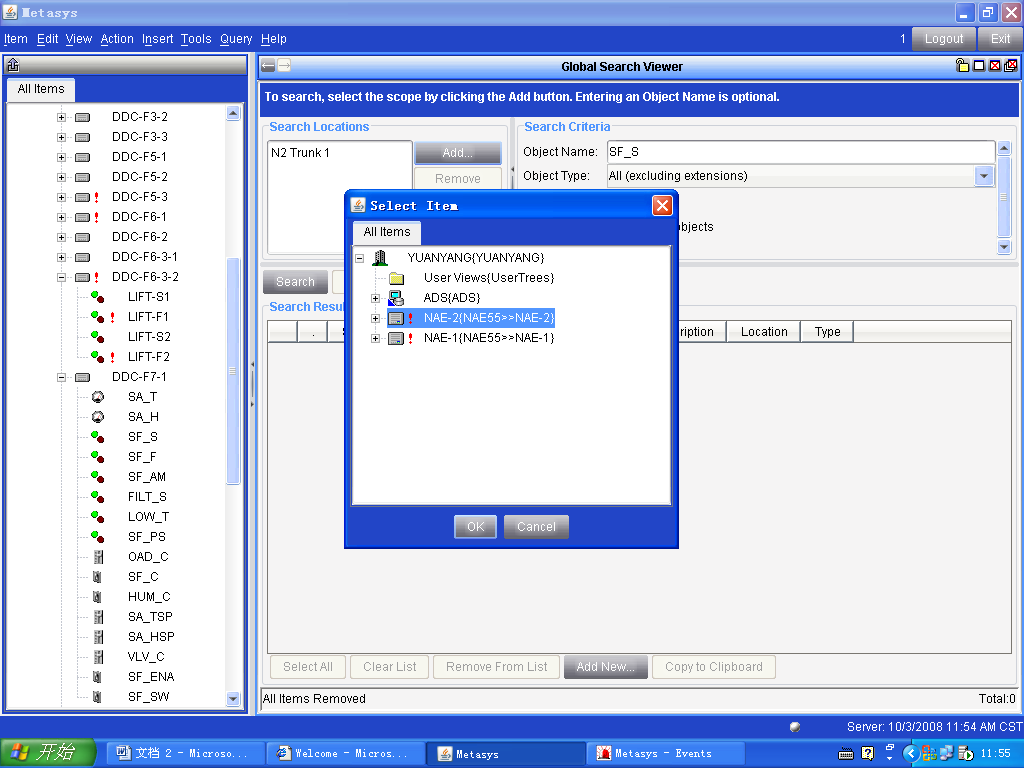

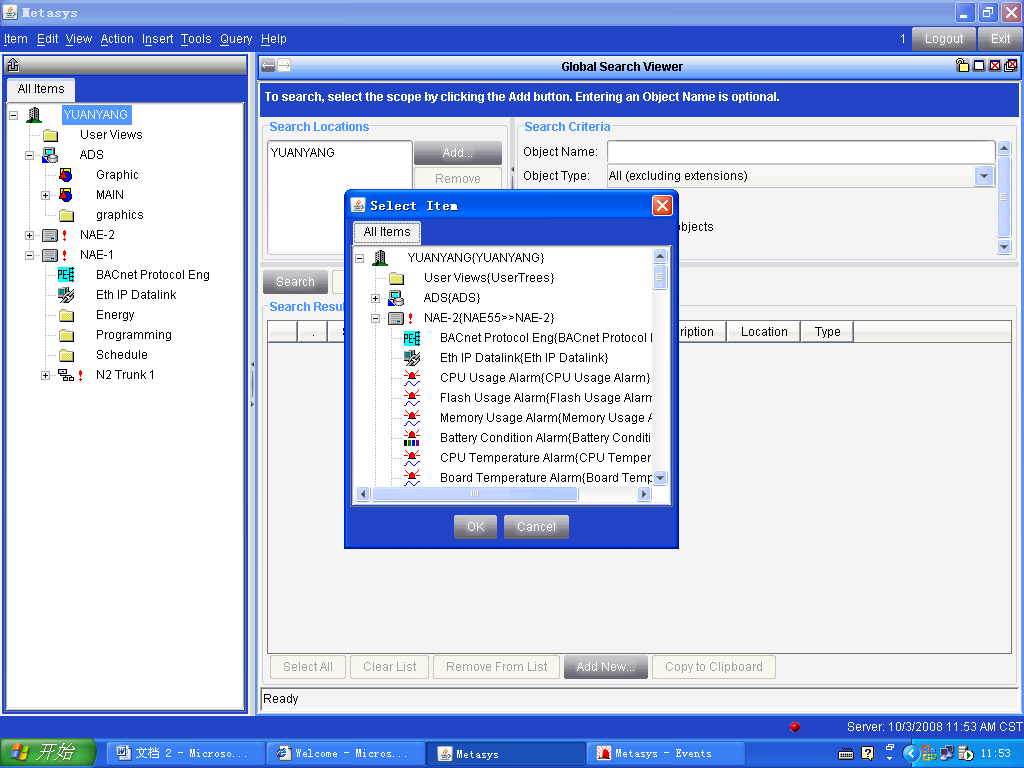

Object serch:条件查询；
Open object list:打开数据列表；

第二部分   常见故障及应急预案


1. 21. 设备故障报警:

取自强电柜热继电器辅助触点，该报警一般反映设备过流跳闸；与强电专业一起现场检查；

1. 21. 过滤网报警：

过滤网积尘过多，需要清洗；

1. 21. 低温报警：

盘管温度过低，需要现场检查，确认盘管温度正常后拨动复位按钮；

1. 21. 温度过高或过低报警：

设备失调或不在自控状态，需根据现场情况查实后处理；

1. 21. DDC离线：

现场人为停电，需及时送电；若现场送电DDC仍处于离线状态，为设备故障，与设备厂家联系维修；

1. 21. NAE离线：

人为停电或系统网络瘫痪；若系统送电及系统网络正常，则为设备故障，与设备厂家联系维修；

1. 21. 无法登陆：

检查主机IP地址是否在192.168.20.1,子网掩码为：255.255.255.0;检查系统驻服务器是否开启；
