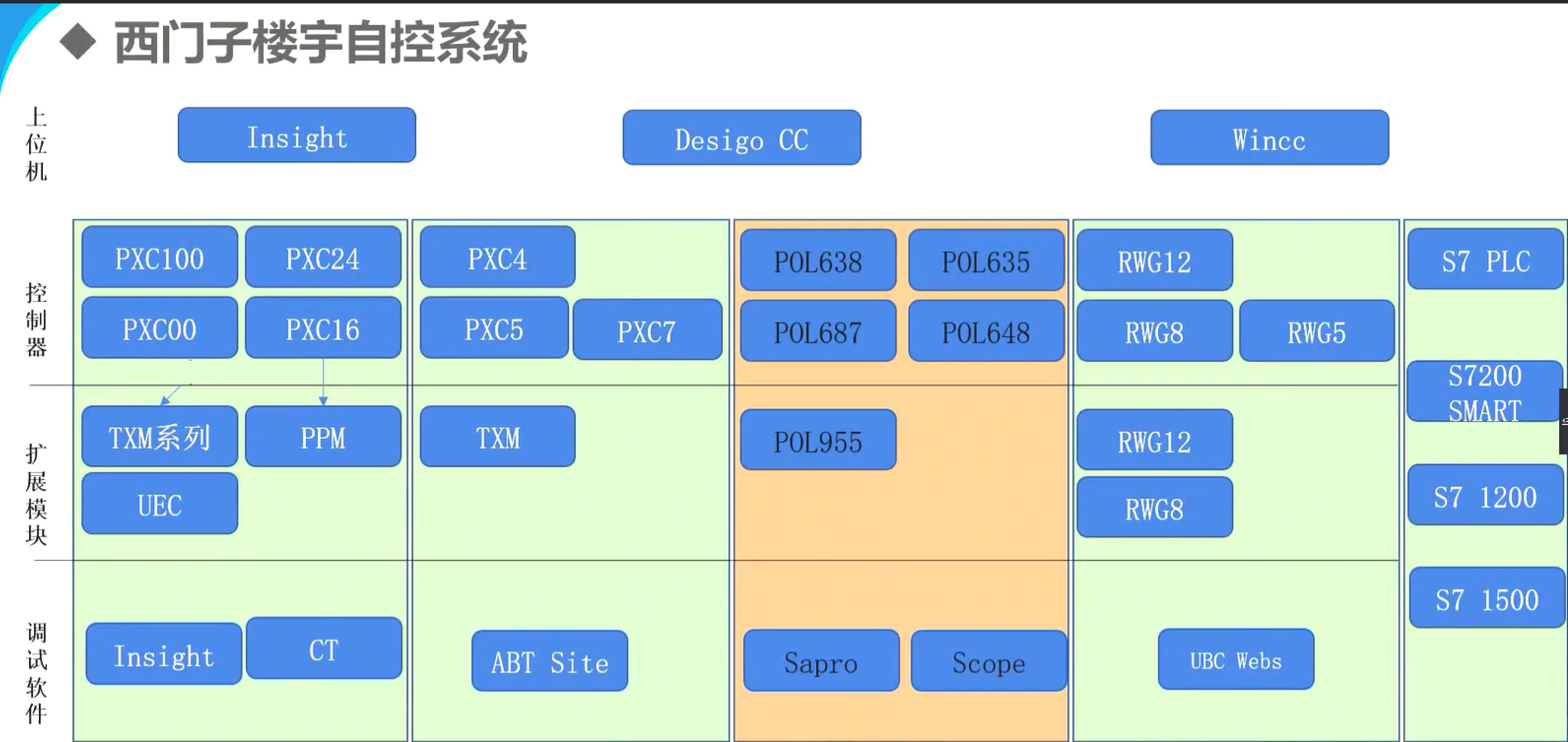

西门子楼宇自控系统分三大板块，分别为：APGEE(PXC系列)、Climatix(POL系列)系列和RWG系列。
详见下图：

APOGEE系统概述与设计理念

APOGEE系统是西门子基于现代控制论中分布式控制理论设计的集散型系统，具有集中操作、管理和分散控制功能的综合监控系统。该系统采用模块化架构，允许用户根据具体应用需求灵活配置控制器和扩展模块，实现从基本暖通空调控制到复杂多系统集成解决方案的全覆盖。

系统的设计理念是"在满足目前需要的同时轻松和经济地适应未来变化"，在价格和功能之间找到最佳平衡点。这种设计哲学使得APOGEE系统既能满足小型建筑的简单控制需求，也能应对大型园区和复杂建筑的综合性自动化挑战。

主要控制器模块系列

1. 模块化设备控制器（MEC）

MEC是APOGEE现场管理和控制系统的核心组成部分，是一个高性能的直接数字控制器。MEC控制器在不依靠较高层处理机的情况下，可以独立工作和联网以完成复杂的控制、监视和能源管理功能。

技术特点：

• 模块化设计：由主控制器和点扩展模块组成，通过EXP扩展总线可连接最多8个相同或不同种类的点扩展模块

• 高性能处理：采用先进的PID算法，精准地将HVAC控制在最小的变动范围内

• 灵活扩展：支持模拟和数字监控点扩充模块，依据工程要求可安装在控制器旁或远端

• 通讯能力：支持LonWorks与可选以太网，无缝接入Apogee系统

典型型号：MEC549-022是经典模块化设备控制器，虽已停产但市场仍有流通，西门子提供同系列新型号如549-008、549-007作为替代方案。

2. 可编程控制器（PXC）

PXC系列是APOGEE控制系统的重要组成部分，是高性能的直接数字控制器，支持BACnet/IP、Ethernet TCP/IP及SIEMENS RS-485 P2 PTP通信协议。

产品分类：

• 紧凑型PXC控制器：适用于点数较少的应用场景

• 模块化PXC控制器：提供更高的扩展性和灵活性

技术规格：

• 支持在自组总线上添加TX-I/O模块，最多可控制500个点

• 通过P1 Bus RS-485扩展模块可同时连接三条Apogee P1 Bus RS-485子网络和一条BACnet MS/TP子网络

• 具备Adaptive Control功能，为绿色节能提供最佳控制模式

3. 模块化楼宇控制器（MBC）

MBC采用模块化组件设计，为预期会发生变化的环境提供了最高的灵活性和适应性，降低了系统寿命期间成本。虽然该系列已停止生产，但在许多现有系统中仍在使用。

4. 末端设备控制器（TEC）系列

TEC系列是针对末端设备（如风机盘管、VAV变风量末端等）设计的专用控制器，提供经济高效的解决方案。

扩展模块与I/O模块系统

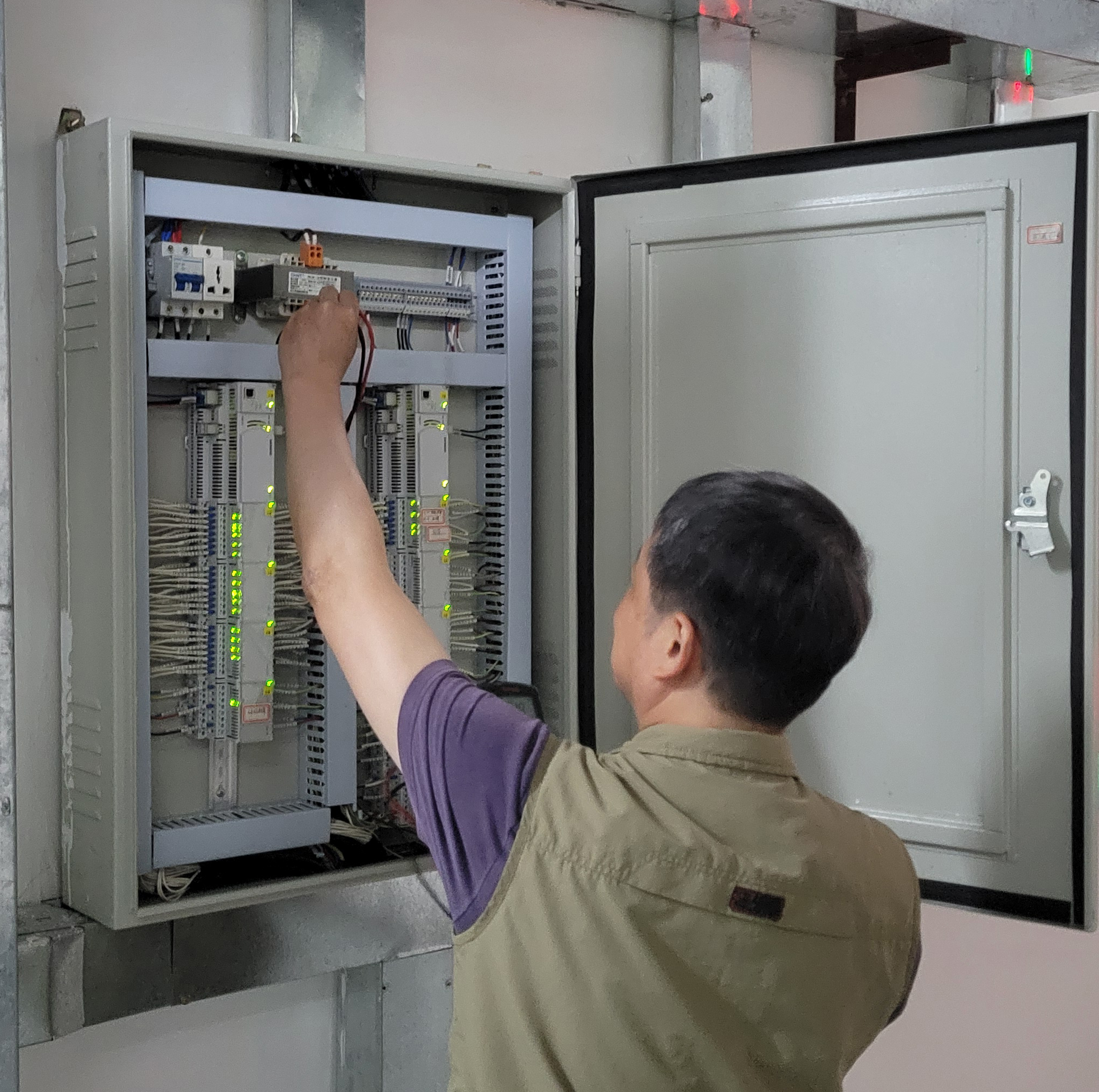

TX-I/O模块系列

TX-I/O系列扩展模块由电子式的扩充模块本身及模块和接线端子座组成。这个模块通过与PXC MODULE的通讯来完成A/D或是D/A的转换、信号处理、对点的监测和输出指令。

点扩展模块（PXM）

PXM点扩展模块通过EXP扩展总线与主控制器连接，通讯速率为38.4Kbps，最远通讯距离61米。模块的地址和通讯速率通过模块上的DIP开关设定。

主要类型：

• 模拟点模块：4AI、4AO配置

• 模拟点扩展模块（FLN兼容）：8AI配置

• 数字点模块：4DI、4DO配置

• 数字点扩展模块（FLN兼容）：8DI、4DO配置

信号支持：

• 模拟输入：0-10V、0-20mA或1K RTD输入

• 模拟输出：0-10V或0-20mA选择

• 数字输入：干接点，其中四个输入为脉冲累计监控点

• 数字输出：继电数字输出点支持110/220V C型继电器

系统架构与网络配置

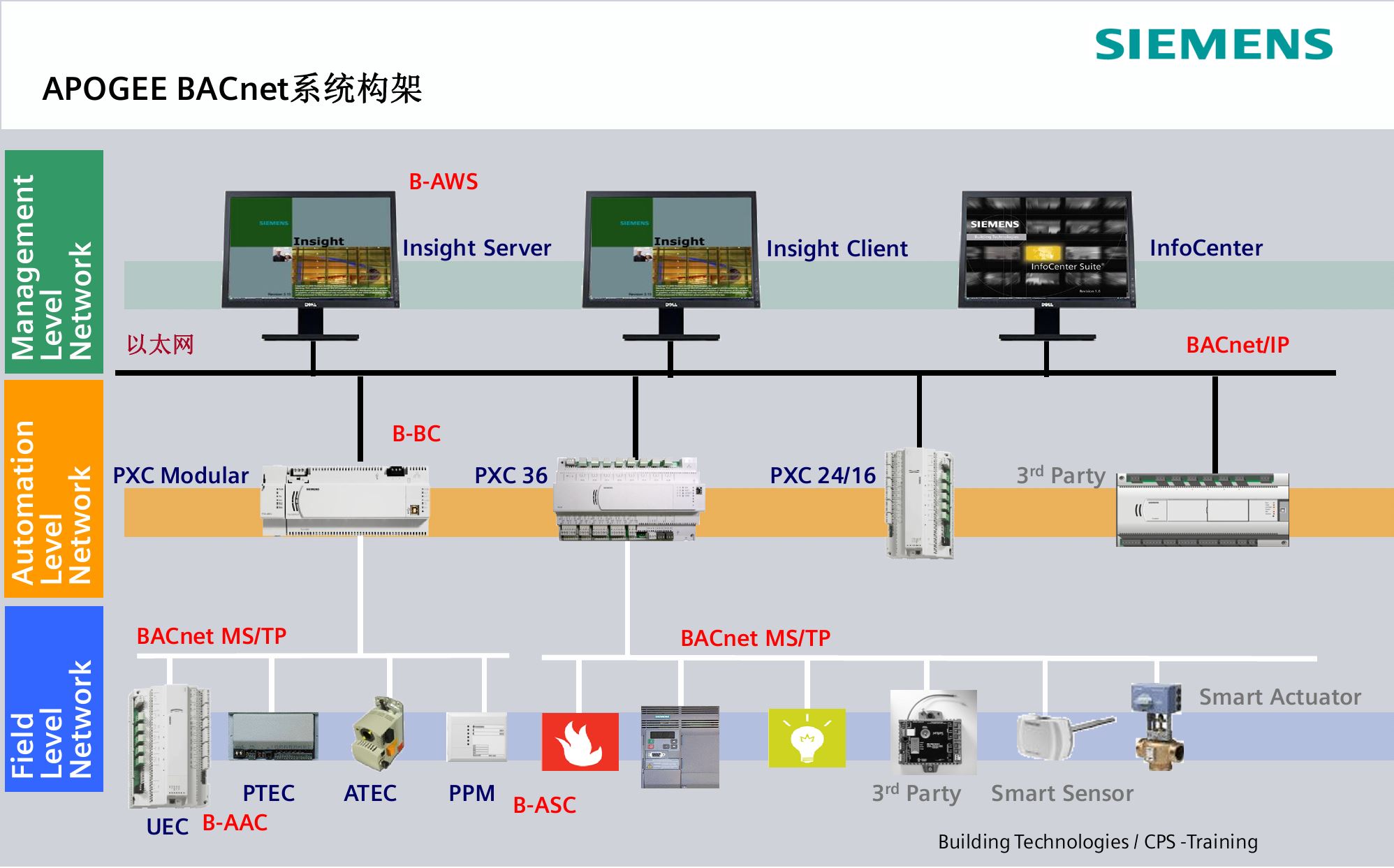

APOGEE系统采用典型的三层网络架构，确保系统的高可靠性和灵活性：

三级通信网络

1. FLN（楼层级网络）：最底层的现场网络，连接现场传感器和执行器。每个DDC可通过楼层级网络连接多达96个扩展点模块或终端设备控制器。

2. BLN（楼宇级网络）：中间层的控制网络，连接各个DDC控制器。系统可连接多达4条楼宇级网络，每条楼宇级网络可连接最多100个DDC控制器。

3. MLN（管理级网络）：最上层的管理网络，基于以太网，连接各个工作站和中央服务器。

通讯协议支持

APOGEE系统具有出色的开放性和集成能力，全面支持多种开放协议：

• BACnet协议：从管理级、自控级及楼层级全面实现BACnet通信

• LonWorks协议：支持LonMark控制器

• 专有协议：保持对以往几十年老系统的向下兼容性

近年来，西门子开发出了众多优秀的控制器产品，不仅有带以太网接口的BACnet/IP高通讯速率控制器，也有许多性价比出色、点数配置灵活的BACnet MS/TP现场级控制器，如UEC24单元设备控制器、PPM点处理模块、PTEC可编程控制器等。

技术特点与核心优势

1. 高度模块化与灵活性

APOGEE系统的模块化设计允许用户根据具体需求配置控制器和扩展模块。MEC控制器支持最多8个点扩展模块的任意组合，而PXC控制器通过扩展模块可控制多达500个点。

2. 强大的处理能力与先进算法

系统采用先进的PID算法和自适应控制技术，闭环调节算法可使振荡最小并保持精密控制。1979年，西门子推出了业内第一种直接数字控制技术，多年来坚持不断创新，最新一代的POWER处理技术让用户更充分地利用日益增多的楼宇信息。

3. 卓越的可靠性与稳定性

每个DDC控制器均有CPU处理器进行数据处理，都能够独立工作，不受中央或其他控制器故障的影响，从而大大提高了整个集控管理系统的可靠性。

4. 全面的能源管理功能

系统内置能源管理应用程序和直接数字控制应用程序，为全套设备管理提供支持。具备管理多种报警、历史及趋势记录的收集、操作控制和监控功能。

5. 优秀的兼容性与扩展性

APOGEE系统既有专有协议，也有开放式协议，既能保证对以往几十年老系统的向下兼容，也能支持开放性协议。通过增加功能选项的方法，可以按照客户不同的需求实现定制化配置。

应用场景与典型案例

1. 大型商业综合体

面对数量庞大的传感器与执行器，通过BACnet IP分布式远程I/O模块高效、灵活地进行I/O扩展，实现对温湿度控制、照明管理以及安全监控的统一管理。

2. 高端写字楼与办公园区

通过PXC系列控制器实现对空调机组、新风系统、照明回路的精确控制，结合系统的能源管理功能，显著降低运营能耗。

3. 医院和医疗机构

确保医疗环境的舒适性和安全性，通过APOGEE系统实现对特殊区域（如手术室、ICU）环境的严格监控，满足医疗行业的高标准要求。

4. 工业厂房与生产设施

适应恶劣的工业环境，通过室外型控制器在更大温度范围下稳定运行，支持工业级信号处理和抗干扰设计。

5. 教育机构与科研设施

实现对教室、实验室、图书馆等区域的照明、空调、通风等设备的集中控制和能耗管理，提供良好的学习和研究环境。

发展趋势与技术创新

随着物联网和人工智能技术的发展，APOGEE系统也在不断演进。西门子开发出了WEB Server功能，可以将WEB用户界面内嵌到BACnet/IP的高通讯速率控制器中，所有的数据库和图形也都可以存储在该控制器内，对于中小型系统非常适合。当客户的系统需要扩容时，也可以无缝连接到APOGEE系统的工作站软件平台。

西门子APOGEE系列通过其成熟的模块化架构和可靠的硬件设计，为各类建筑提供了智能化、高效化的楼宇自动化解决方案。系统不仅关注节能降耗，更注重提升建筑使用者的舒适体验和健康福祉，为建筑行业的绿色低碳转型提供了完整的技术路径和解决方案。随着技术的不断进步，APOGEE系统正朝着更加智能、开放、集成的方向发展，继续在楼宇自动化领域保持领先地位。


西门子Climatix系列介绍

西门子Climatix系列是西门子面向原始设备制造商（OEM）推出的新一代完整暖通空调（HVAC）控制解决方案，它将自动化控制器、云平台和智能人机界面概念整合到一个集成生态系统中。作为西门子Xcelerator产品组合的重要组成部分，Climatix旨在将HVAC系统转变为具备连接和服务能力的智能资产，为OEM制造商提供灵活性、效率和连接性的全面选项。

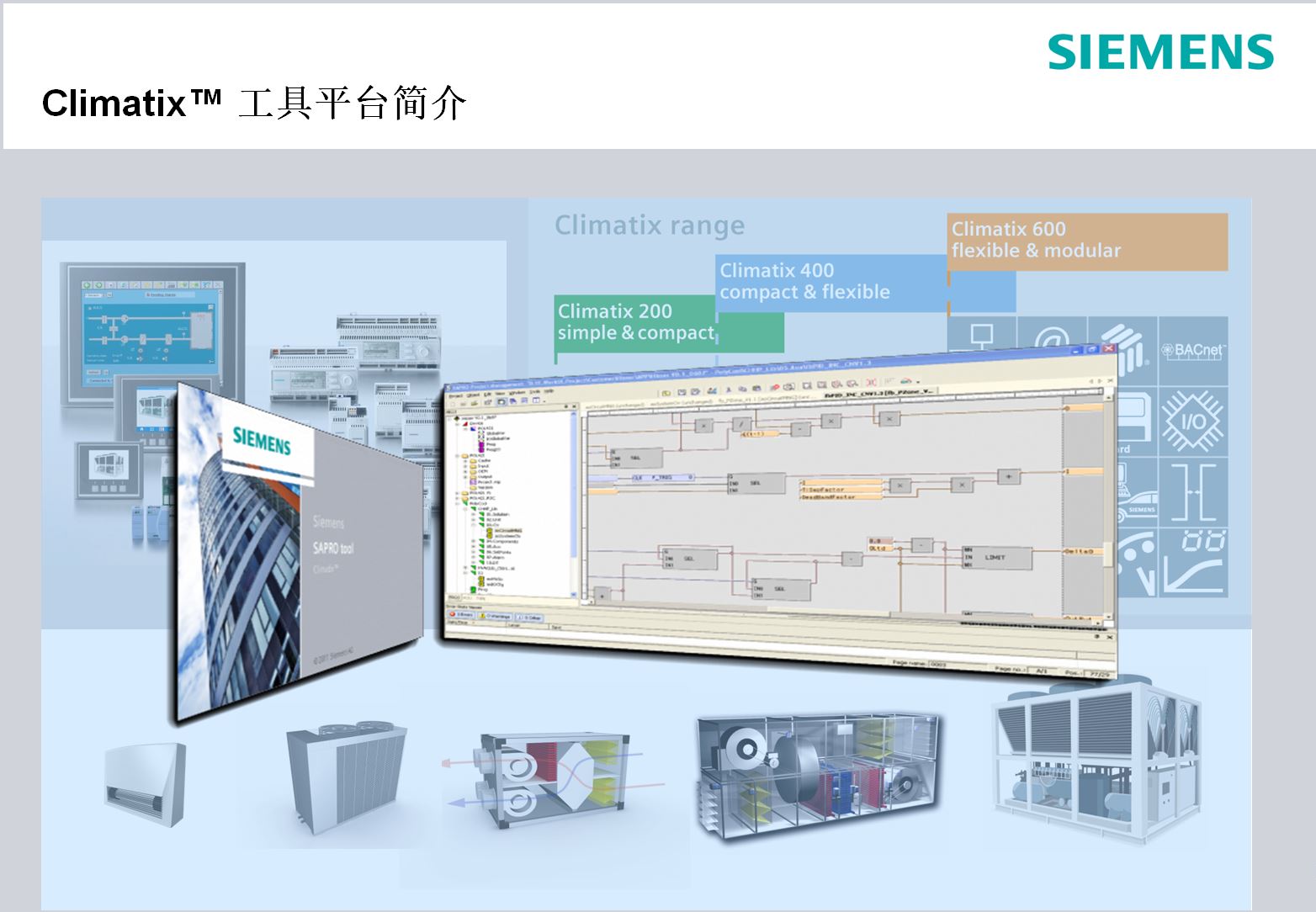

产品系列概述

Climatix系列根据应用场景和性能定位，主要分为三大控制器系列：

1. S400系列 - 住宅应用解决方案

S400系列是屡获殊荣的新一代HVAC控制器，专为住宅HVAC应用而设计，例如热泵和热回收通风系统。该系列控制器采用最新工业设计风格，具有I/O灵活度高、通讯能力强大、编程调试便捷等特性。S400系列提供两种版本：带外壳的完整控制器和仅印刷电路板的版本，满足不同安装需求。其模块化设计可缩短研发时间并根据需求进行扩展，原生云连接支持远程访问和"加热即服务"等创新服务模式。

2. C400系列 - 紧凑型高性能控制器

C400系列在最小空间内实现最大功能，采用紧凑的设计和多样的安装选项。该系列可编程控制器包括POL461.45/STD、POL468.65/STD和POL467.75/STD等型号，适用于热泵机组、轻商空调机组、紧凑型空气处理机组和区域供热分站。C400系列控制器输入输出点数可选（28、29、30点），工作电压DC24V，运行温度范围-40℃至70℃，支持Modbus RTU和BACnet MS/TP等通讯协议，部分型号板载M-Bus接口和以太网接口。

3. C600系列 - 工业级高性能控制器

C600系列适用于最苛刻的工厂和设备控制要求，专为工业环境设计。该系列控制器具备强大的处理能力和扩展性，能够应对复杂的工业HVAC应用场景，确保在严苛环境下的稳定运行。

核心技术特点

模块化和可扩展的控制架构

Climatix采用模块化和可扩展的控制架构，无需重新设计面板即可灵活适应不同的HVAC应用，从而简化工程设计并加快部署速度。这种设计减少了系统复杂性并缩短了项目周期，使OEM能够快速集成和快速部署。

原生云连接与Climatix IC平台

通过Climatix IC进行的原生云连接提供了一个灵活的开放平台，可以利用收集到的数据，还有一个开放的API用于第三方集成。这一功能支持安全的远程监控、诊断和多站点管理，提高了服务就绪程度并解锁了新的数字业务模式。

智能人机界面解决方案

SmartHMI解决方案通过单一工程工作流程为手机、平板电脑、计算机和内置HMI提供了统一的界面。西门子与IT专家合作，扩展了Climatix SmartHMI的接口设计可能性，现有合作伙伴包括系统豪斯韦德金德等。

强大的硬件和软件平台

Climatix控制器采用强大的硬件和优化的固件支持，实现优越的计算和存储性能，完美支持客户应用程序的需求。控制器支持丰富的I/O扩展模块（如POL955.00）和通讯模块，以实现功能扩展和系统集成。

应用领域与技术规格

广泛的应用范围

Climatix控制器支持一系列HVAC应用，包括空气处理机组、商用制冷机和热泵、区域供热、热回收通风、家用热泵以及可变风量解决方案。该产品系列为满足暖通空调OEM的各种需求而设计，适用于冷水机组、热泵机组、空气处理机组、风机盘管、屋顶机、精密空调系统和区域供热/冷站等应用，在-40℃至70℃的极端温度环境下也可以稳定运行。

具体型号规格

Climatix系列控制器专为暖通空调、制冷和区域供热而设计。主控制器型号包括：POL635.xx（SD卡、调制解调器、电池盒）、POL636.xx（LON接口）、POL638.00（TCP/IP接口）、POL638.70（内置HMI TCP/IP接口）、POL687.00（TCP/IP接口）、POL687.70（TCP/IP接口内置HMI）。此外，POL448.00/STD也是一款HVAC控制器，而POL638.00/DH1是专为区域供热优化的可编程控制器。

核心优势与市场价值

加快产品上市时间

通过预先设计的序列和模块化设计，Climatix能够缩短项目时间并降低成本，从而最大限度地减少工程工作量。这种设计理念使OEM能够快速集成和快速部署，显著提高了市场响应速度。

推动可持续能源绩效

通过持续监控、预测性维护和数据驱动的优化，Climatix为HVAC设备提供最高水平的能源效率。西门子生态科技为西门子最可持续产品的环境绩效提供了完全透明的透明度，可下载的EcoTech个人资料适用于Climatix S400，可帮助OEM制造商评估和传达其设备的可持续发展认证。

提高服务准备度

通过Climatix IC利用原生云连接进行安全的远程监控、诊断和多站点管理，提高了服务准备度并解锁了新的数字业务模式。只需连接已安装的基础设施，即可实现设备数据的有效利用。

效率和生命周期价值

Climatix将设备数据转化为可行的洞察，以实现能源优化和可持续发展。这可以降低能源消耗、提高舒适度，并为创新的数字服务模式做好准备。

实际应用案例

西门子Climatix控制平台以其自由编程、灵活且可扩展的特点，为暖通空调OEM提供控制解决方案。西门子一直以来积极助力中国智能楼宇的发展，包括为亚洲公用被动房——青岛中德生态园被动房技术中心提供了智能楼宇解决方案。该建筑每年节约能源消耗130万千瓦时，相当于每年节省能源费用约50万元人民币，并且每年降低碳排放664吨。

发展趋势与技术创新

随着数字化和物联网技术的快速发展，Climatix系列正朝着更加智能化、云原生的方向发展。通过Climatix IC云平台，用户可以实现远程监控、数据分析和预测性维护，将传统的HVAC设备转变为智能连接资产。开放的API接口支持第三方集成，为生态系统建设提供了坚实基础。

SmartHMI的持续创新使操作界面更加直观和用户友好，而模块化设计理念确保了系统的长期可扩展性和适应性。随着可持续发展要求的不断提高，Climatix在能源效率优化和碳排放减少方面的能力将变得更加重要。

西门子Climatix系列通过其完整的产品线、先进的技术架构和强大的云平台支持，为HVAC行业提供了从设备控制到云端服务的全方位解决方案，正在推动暖通空调行业向数字化、智能化和可持续化的方向快速发展。
