江森ADS楼宇自控系统方案说明

本方案旨在为大型综合建筑构建一套以美国江森公司（Johnson Controls）ADS系统为核心的楼宇设备自动化系统。该系统遵循“集中管理、分散控制”的集散式原则，通过对建筑内各类机电设施进行实时监控与自动化管理，最终实现创造安全舒适环境、优化设备运行、显著降低能耗与管理成本的综合目标。

一、 核心设计理念与系统优势

方案设计遵循可靠性、实用性、经济性、易维护性及开放可扩展性五大原则。ADS系统在此框架下展现出多重优势：其平均无故障工作时间（MTBF）超过十万小时，确保系统的高可靠性；采用模块化结构，理论上可监控多达20万点，具备极强的可扩展性；更重要的是，它拥有卓越的开放性与集成能力。系统支持BACnet、LonWorks、OPC、TCP/IP等多种国际通用协议，其独有的Integrator接口已成功接入超过400种第三方设备，能够无缝集成消防、安防、变配电等子系统，实现信息共享与联动控制，有效保护业主既有投资。

二、 系统网络架构与核心硬件

系统采用清晰的三级网络架构：

1. 管理级网络（N1网）：基于标准的以太网（Ethernet），运行TCP/IP协议。用于连接中央操作站与网络控制器，实现高速数据交换与全局管理。

2. 自动化级网络（N2网）：采用RS-485总线。用于连接网络控制器与其下辖的众多现场直接数字控制器。

3. 现场级设备：由各类传感器、执行器组成，直接连接至DDC，采集数据并执行控制命令。

核心硬件组件包括：

• 网络控制器（NAE）：作为区域控制核心，采用工业级设计，内置Windows XP系统，具备Web服务器功能。它负责协调本区域DDC，运行高级控制算法，并可通过浏览器直接访问。

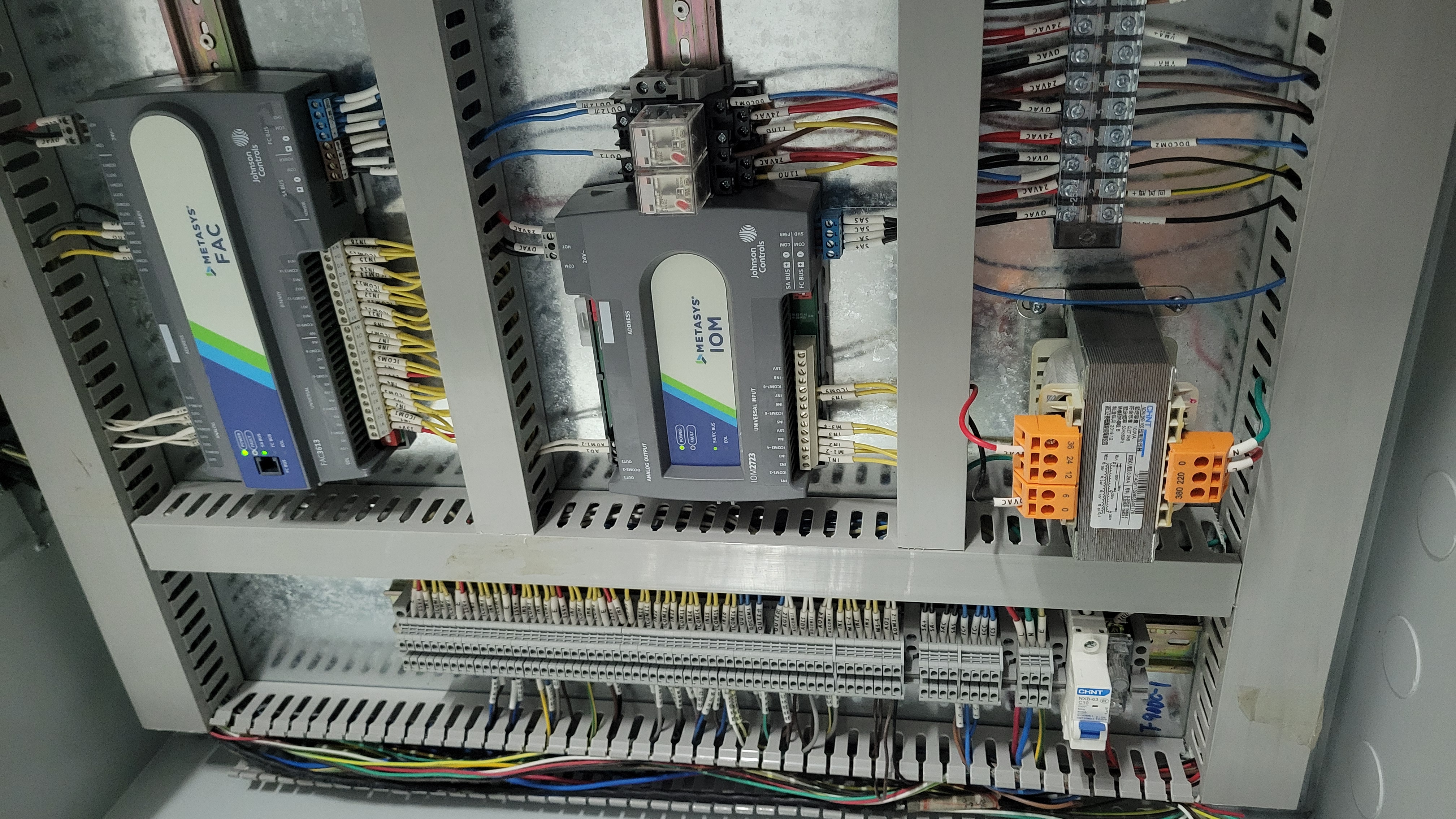

• 直接数字控制器（DDC）：安装于设备现场，独立完成数据采集和PID控制等逻辑运算。即使中央系统失效，DDC仍能继续工作，保证了控制的分散性和可靠性。

• 中央监控站：通常包含数据管理服务器（ADS）和操作员工作站。ADS服务器负责全系统数据归档、长期趋势存储及用户管理；操作员则通过标准的Web浏览器访问系统，无需安装专用客户端软件。

三、 主要监控内容与功能

系统监控范围全面覆盖建筑的机电系统：

• 冷热源系统：监控冷水机组、冷却塔、水泵、热交换器等，根据冷热负荷自动进行机组群控、节能启停与故障自动切换，实现最优运行。

• 空调通风系统：监控空调机组、新风机组、送排风机。根据温湿度、焓值调节水阀、风阀，进行过滤网堵塞报警、风机启停与联锁控制，在保证环境舒适的前提下最大限度利用新风节能。

• 变配电系统：通过智能电表（如Integra1530）监测各级回路的电压、电流、功率、电能等参数，监测变压器温度，并提供报警。

• 给排水系统：监控水泵状态、水箱水位，实现故障报警及水泵的轮换运行。

• 照明与电梯：按时间程序或逻辑控制公共照明回路；监视电梯的运行状态、故障信号。

四、 软件功能与物业管理应用

系统软件提供了强大且人性化的管理工具：

• 图形化界面：支持SVG等标准的动态图形显示，设备状态、报警点直观可视。

• 报警管理：支持多级别报警，可通过声光、邮件、短信等多种方式即时通知，并生成详细的事件日志。

• 趋势记录与分析：长期记录关键数据，供能耗分析、故障诊断和预防性维护使用。

• 时间表控制：为不同设备灵活设定日常、周末及假日启停计划。

• 能耗管理：内置最佳启停、焓值控制、负载循环等多项节能程序，有效降低建筑运行能耗。

方案特别强调了系统在物业管理信息化层面的价值。江森作为全球领先的物业设施管理公司，将其管理经验融入系统，帮助业主从传统的被动维修转向主动的预防性维护和精细化的能耗管理，从而提升整体运营效率，降低长期运营成本。

五、 服务与支持

方案承诺提供完善的售后与维修保养服务计划，包括定期预防性维护、7x24小时紧急响应以及专业的工程师团队支持，确保系统在整个生命周期内稳定、高效运行。

总结而言，江森ADS楼宇自控系统方案是一个以开放集成为基础、以可靠控制为核心、以节能增效为目标、以提升物业管理水平为延伸的综合性解决方案，旨在为现代化智能建筑构建一个高效、智能、可持续的“神经系统”。
